Рубленная баня на покрышках

[onozdrachoff]

К чему я помянул зиму? Да к тому, что остались недоделанными у бани три вещи:

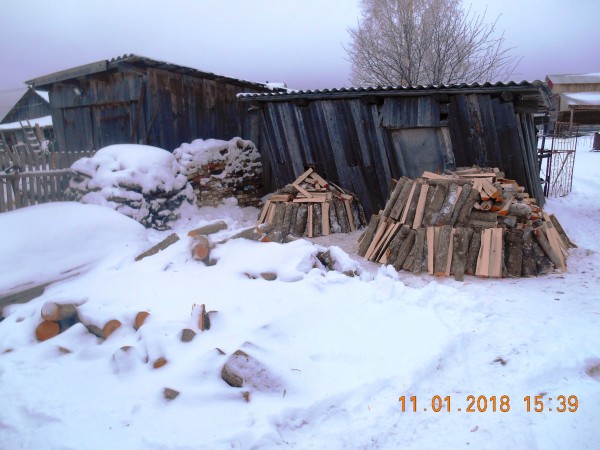

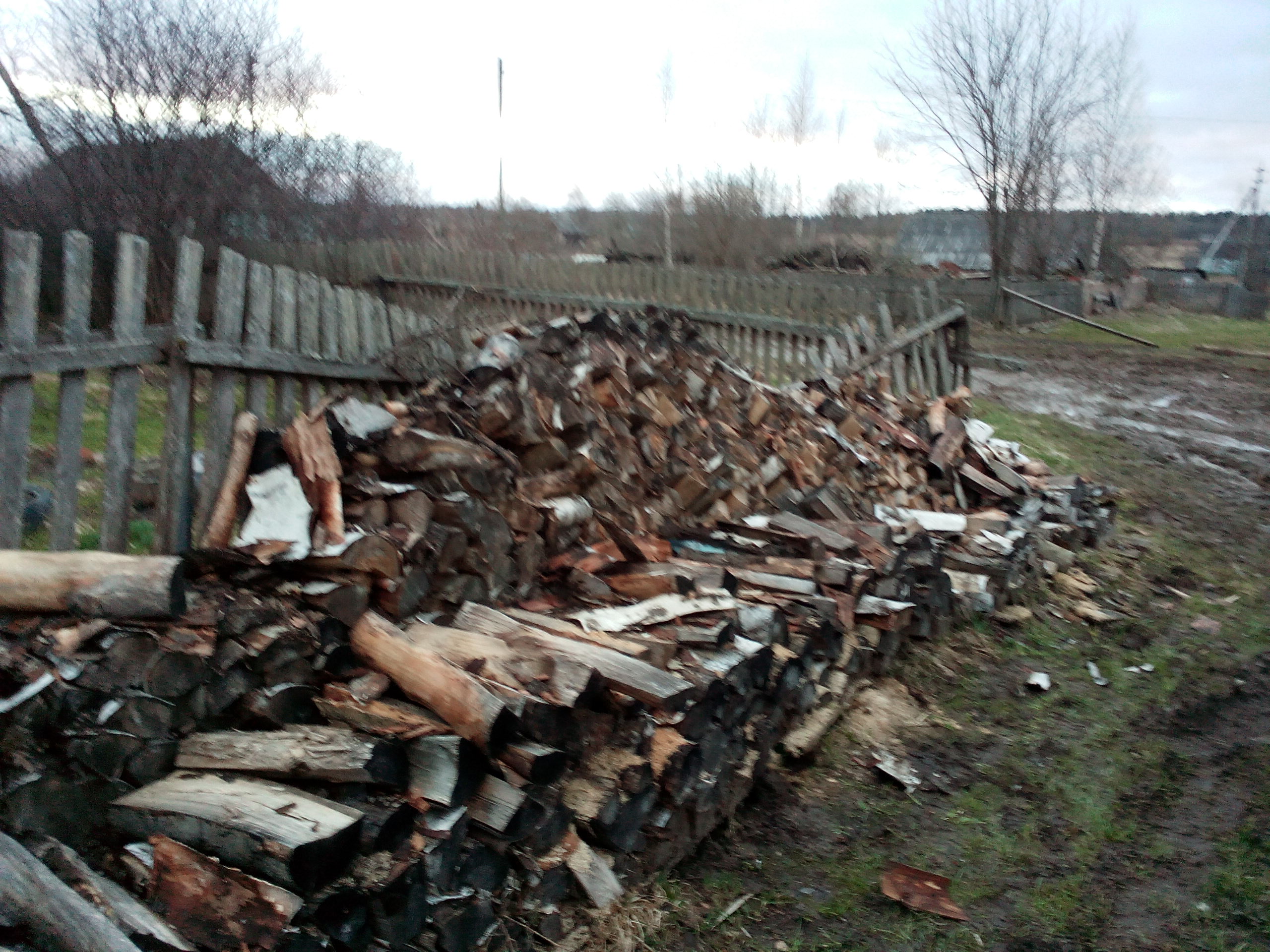

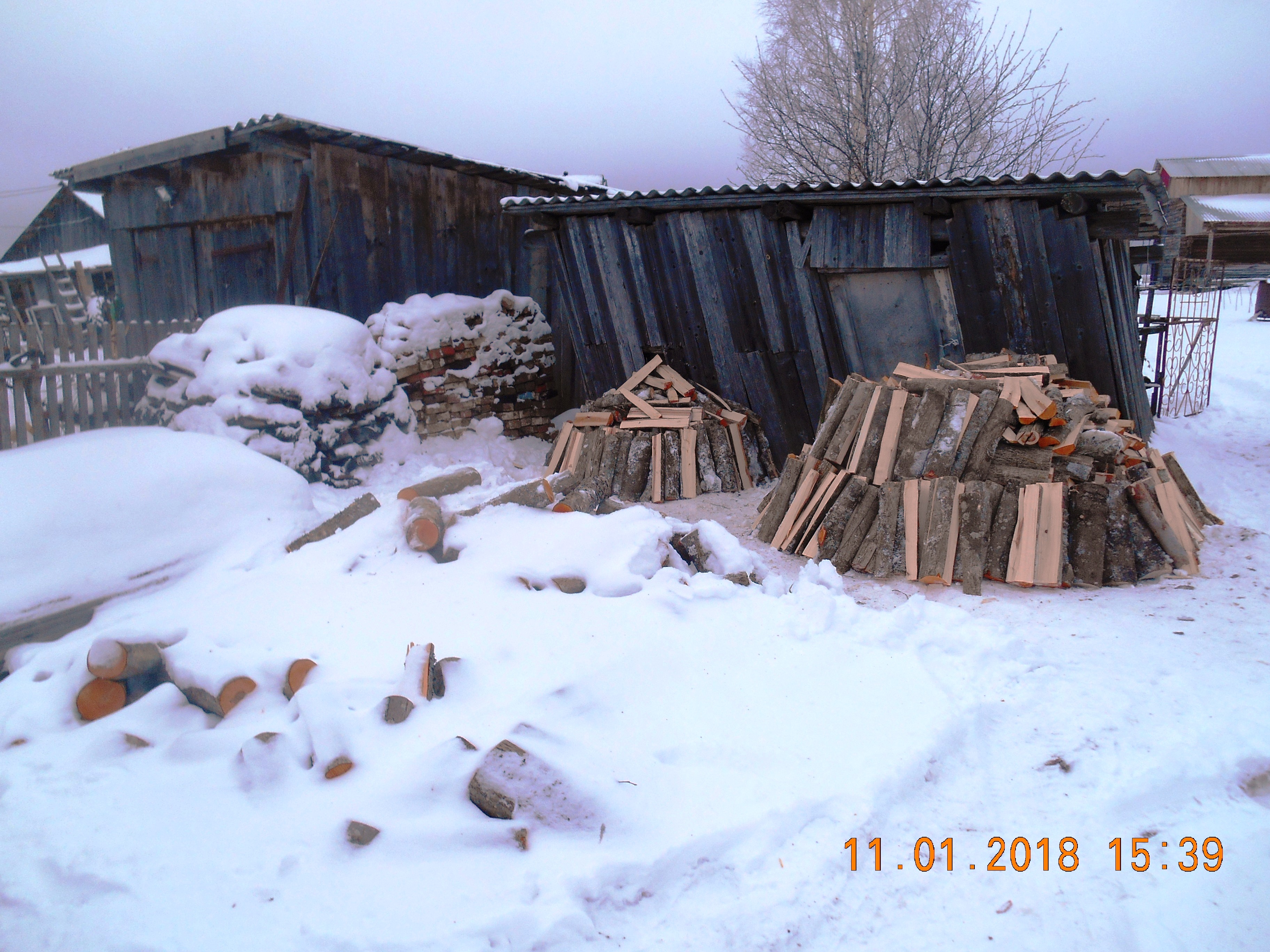

1.Нет дровенника рядом с баней и строящимся домом и дрова "уложены в ста местах без крыши

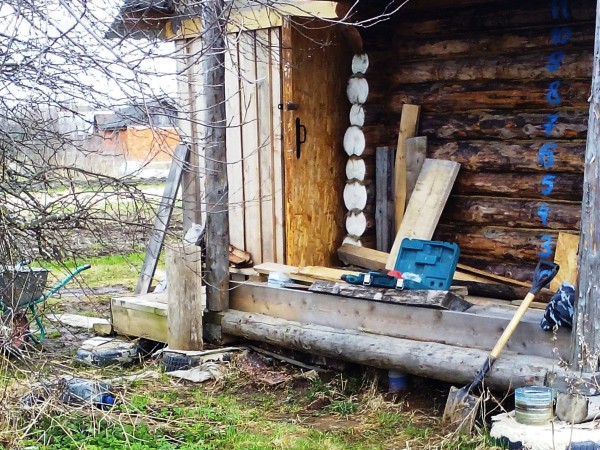

2. Не зашит второй предбанник, где планирую сваять летний душ и туалет с входом через улицу:

3. В 2015 был сделан септик, но по временной схеме просто закрыт куском 8 мм фанерки и присыпан.

В общем за неимением горнишной пора отыметь дворника-как глаголят в северной столице

[onozdrachoff]

Короче, начнем с п.№3 "СЕПТИК":

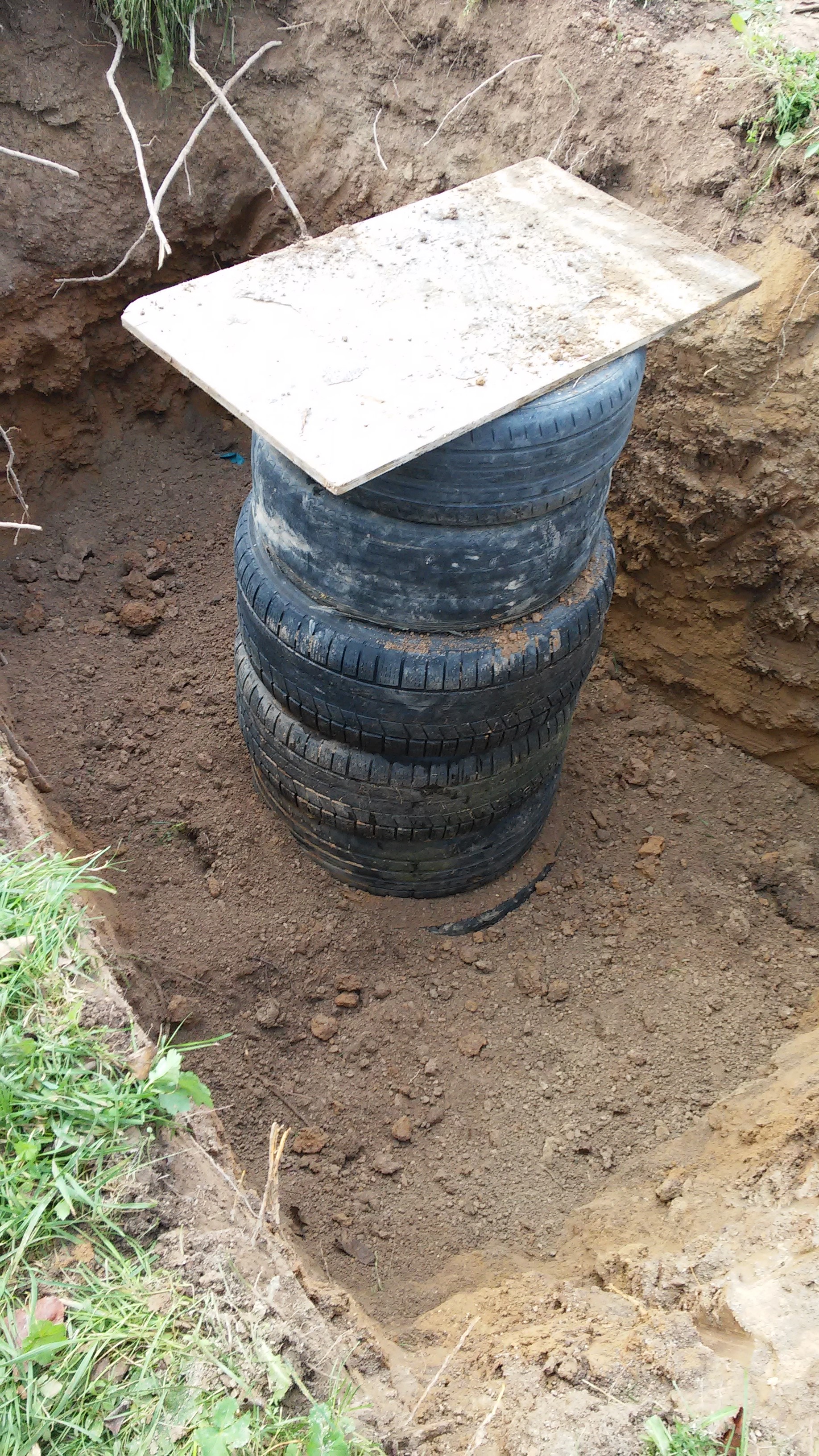

септик представляет собой конструкцию из 3 камазовских покрышек, засыпанных слоем дренирующего ПГС на которые установлена горловина из 5 легковых с полной высотой около 2 м скрученное на кровельные саморезы. Строили мой сын и моя супруга :и как сыну удалось все это откопать, уложить и закопать при УГВ =0,6 м загадка: просто осень тогда выдалась крайне сухой, и то к моменту засыпки(через пару часов) котлован стало подтапливать. Когда я через пару недель вводил в горловину слив, нижние две покрышки горловины уже были подтоплены.

Осенью 2017 из-за дождей грунтовые воды стояли на отметке поверхности и септик перестал справляться. После помывки вода стояла под полом и уходила за сутки- пришлось прервать мытье до декабря, а к февралю слив просто перемерз с водой.

.

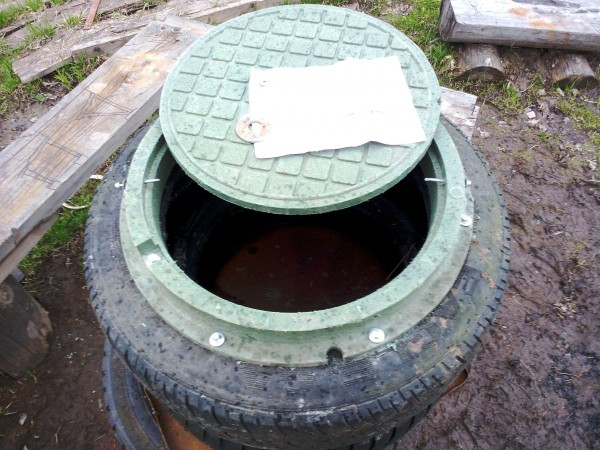

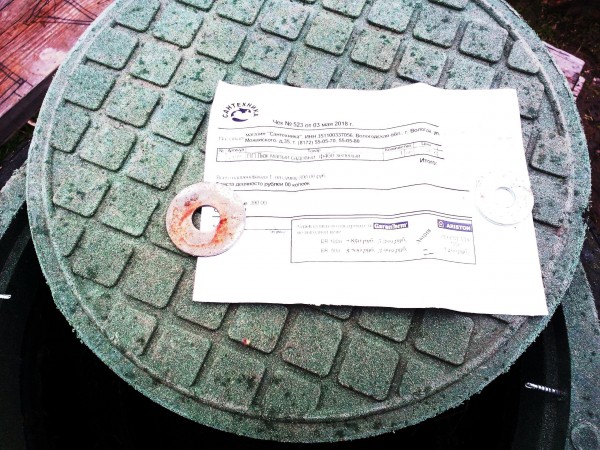

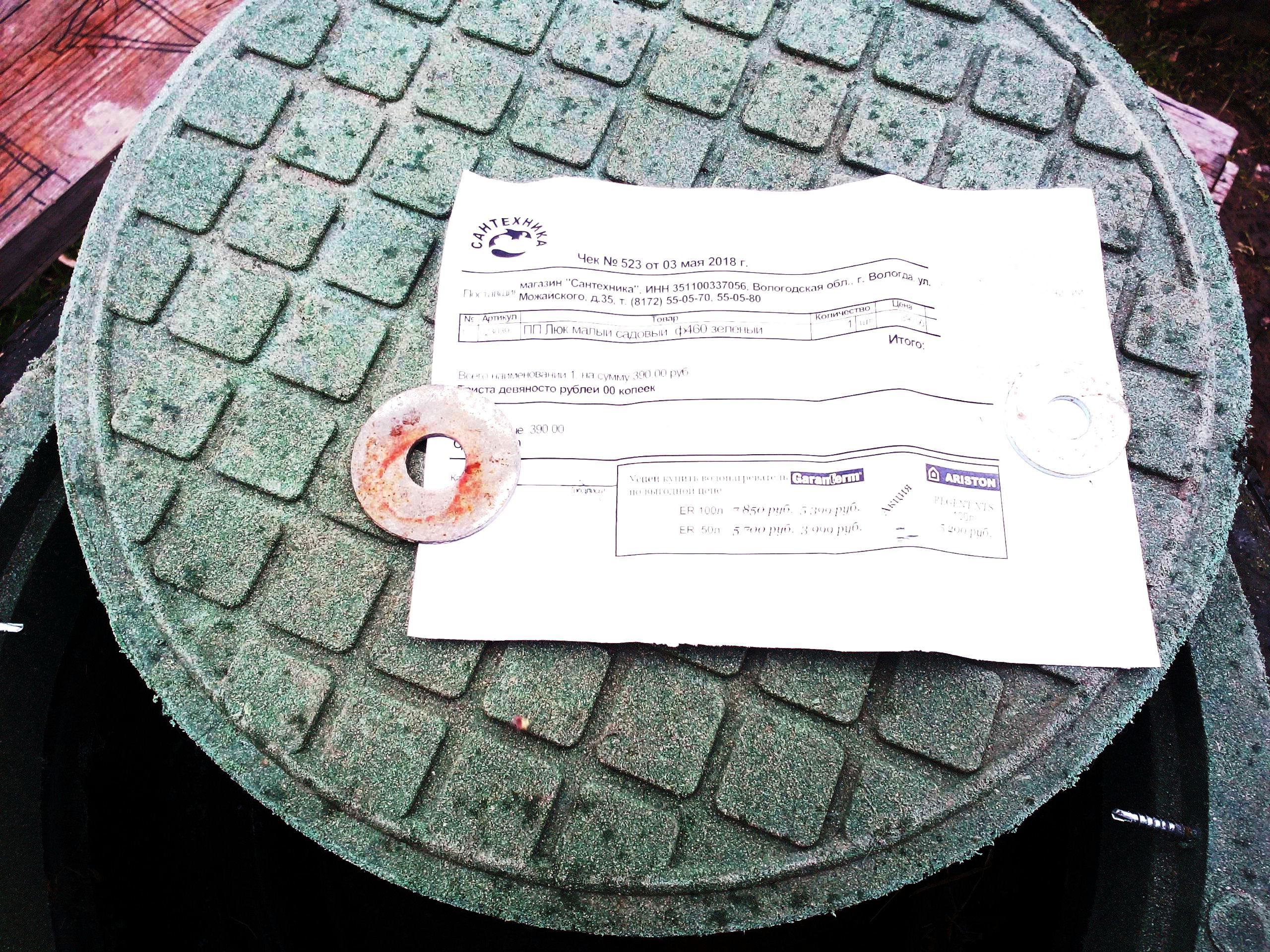

Проблема была в том , что в септик было не заглянуть, да и соседские внуки играя могли провалиться- все же фанерка в земле не лучшая защита. Искал я маленький люк, но 2 года в Вологде не мог найти по приемлемым ценам. И вот в суботу случайно наткнулся на садовый люк диаметром 0,6 м и ценой.....390 руб.

Вот тут -то я его схватил и прикрутил к последней из оставшихся незадействованных покрышек на 8 кровельных саморезов. Люк , кстати сверлится "на ура"

С боков поставил еще два самореза, чтобы крышку без шурика не открыть было.

[Serj]

В 2015 был сделан септик

Ну Олег, ну насмешил!
1. Это не септик, а выгребная яма.
2. В грунтах с высоким УГВ фильтровальные колодцы (выгребная яма) не делают.

[onozdrachoff]

Ну Олег, ну насмешил!

Сергей, я надеюсь, что не стал причиной разбуженной Вашим гомерическим хохотом в три часа ночи супружницы, а так же намоченного под стулом пола… от пролитого на ночную пижаму вечернего чая по причине внезапного спазма мышц лица и рук? – если нет, то я крайне рад за Вас, батенька.

1. Это не септик, а выгребная яма.

Теперь к вопросу септик это или выгребная яма - безусловно это септик и вот почему: у нас столбом стоят 8 колес , стянутых между собой на 4 самореза, при этом щель между ними хотя бы в полмиллиметра присутствует –запомним эту цифирь. Снаружи покрышки обернуты «Тайпаром» так, что заиливание щелей не грозит, снизу к тому же все это бездонно и через тайпар соеденено с фильтрующей кассетой. Перед нами фильтрующий однокамерный септик из покрышек из которых нечего выгребать .

Септик (отстойник) — элемент локального очистного сооружения; применяется на стадии проектирования и строительства комплексных систем локальной очистки бытовых и хозяйственных сточных вод. Септик, как таковой, не является законченным очистным сооружением и применяется согласно действующим нормам и правилам. При работе очистного сооружения необходимо использование методов почвенной доочистки.

Септик предназначен для сбора и очистки хозяйственно-бытовых сточных вод от индивидуальных жилых домов, объектов малоэтажной застройки, коттеджей при отсутствии центральной системы канализации. В работе септика заложен принцип гравитационного отстаивания и биологической доочистки с использованием биоферментных препаратов, а также почвенных естественных и принудительных методов доочистки. Такими могут выступать биофильтры или биозагрузка.

Так как Вы являетесь известным в нашей мешпухе счетоводом -таки берите в зубы счеты и поехали считать:

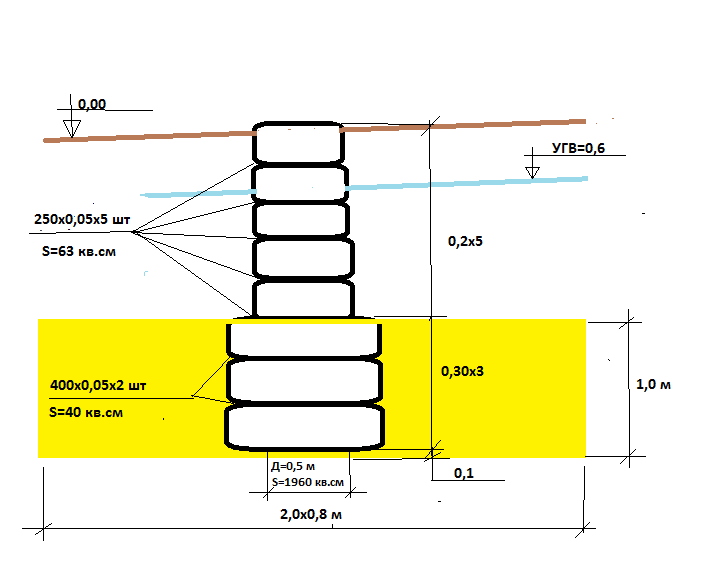

Вот схема:

Мы имеем 5 щелей периметром по 2,5 м каждая и 2 щели периметром по 4,0 м каждая (в среднем) с величиной щели 0,5 мм. Это будет около 63+40=103 кв.см плюс из нижней дыры Д=0,5 м в обойму из ПГС будет выходить через площадь 1960 кв.см итого из всех щелей септика выползет через 2063 кв.см.
Но и это еще не все: площадь соприкосновения с материковым грунтом поверхности обоймы из ПГС размерами 200х100х80 см будет 16 000х2+20 000х2+8 000х2= 88 000 кв.см, что в общем даст 88 100 кв.см или 8,8 кв.м фильтрующей поверхности, причем большая ее часть под избыточным давлением 0,06 атм. Что создаст некий напорный режим, но это для простоты расчета опустим (не потребуется).

Итак: обойма с коэффициентом фильтрации 0,5 м/сут может передать грунту по площади 8,8 кв м 0,5*8,8=4,4 куб.м /сут ., дополнительно щели горловины передадут материковому суглинку с фильтрацией 0,05 м/сут . еще 5 л/сут, чем имеет смысл пренебречь.

Грунт же половиной площади контакта( т.к под уклон на слив работает лишь половина) отведет 0,05*8,8/2=2200 л/сут. или 367 л.за 4 часа.
Расход бани за 4 часа помывки 300 л., при этом аккумулирующая способность горловины от поверхности земли/черного пола до УГВ 110 лх3 легковой покрышки , итого 330 л.
Задачка сошлась при условии искусственно ухудшенной раза в 2 фильтрационной способности грунтов и неучета напорного режима работы и пиковых расходах воды. Реально на человека хватает 30л на помывку-проверено.
Еще по секрету скажу, что на глубине 0,6 м предусматривается переливной патрубок в ливневку с утилизацией любого вменяемого притока и поэтому выше УГВ септик не зальет, но это будет «завтра» и сегодня не учитывается.
И еще один «бонус» на случай терминального феерверка : рядом с баней и новым домом стоит пожрезервуар объемом порядка 3 куб.м , в который можно кинуть дрен насос и облить стены и крышу.
Вот такой я продуманный мужичок хоть и ни разу не хазарин, если тут кому-то есчо смешно с меня….

2. В грунтах с высоким УГВ фильтровальные колодцы (выгребная яма) не делают.

Теперь прицеплюсь к твоей фразе « не делают» - таки это хазарский строй предложения с опущенным именем собственным, служащий для шельмования и оболвания вздумавших перечить гоев/смердов , недопустимый в среде приличных людей.

Сразу встречный вопрос кто и почему не делает? Я понимаю, что кто-то начнет сейчас дышать мне за фильтрационные поля/кассеты.
Имеем: пуп холма с перепадом высот по участку метра в три-четыре, баню в центральной части периметра участка и сток либо к соседям либо в центр своего участка. Где прикажете сгородить прикрытую лужу, сколько она отнимет полезной площади с равной воспринимающей площадью 9 кв.м , в какие затраты выльется и как станет работать при затяжных осадках.
Мне почему-то кажется, что лучше серый сток будет разбавляться пов.грунтовыми водами и уходить на площади поверхности 0,25 кв.м внутри склона в ближайший ручеек, засранный всей деревней, чем загаживать поверхность земли в центре двора на 8 кв.м.

Широко известному в узком кругу ограниченных (в финансах, естественно ) людей - Константинычу пришлось ваять сию кассету, т.к. он в низине и ничего никуда по склонам у него не убудет-разве что прибудет, а выкопать в таких условиях ямку 2,0 м проблемно. Кстати у меня не получается добиться от него конструкции его кассеты-просил еще на Тупичке- молчит и не сознается …

[Па 100]

у меня не получается добиться от него конструкции его кассеты-просил еще на Тупичке- молчит и не сознается …

Прошу прощения, миль пардон, Генадич! Ты просил? Как-то прошло мимо сознания. Щас выложу.

[Па 100]

Генадич, описание кассеты от 21.09.2015.
Приступил у устройству фильтрационной кассеты. Основные требования норм по отступам удалось выполнить. Расстояние от кассеты до колодца получилось 15 м (норма min 12 м), расстояние до соседского участка 3,5м (норма 4м) немного не дотянул. До другого участка 0,65 м. Но там глухой забор, а за ним летняя каменная кухня и потом там будет глиняная перемычка между забором и кассетой.

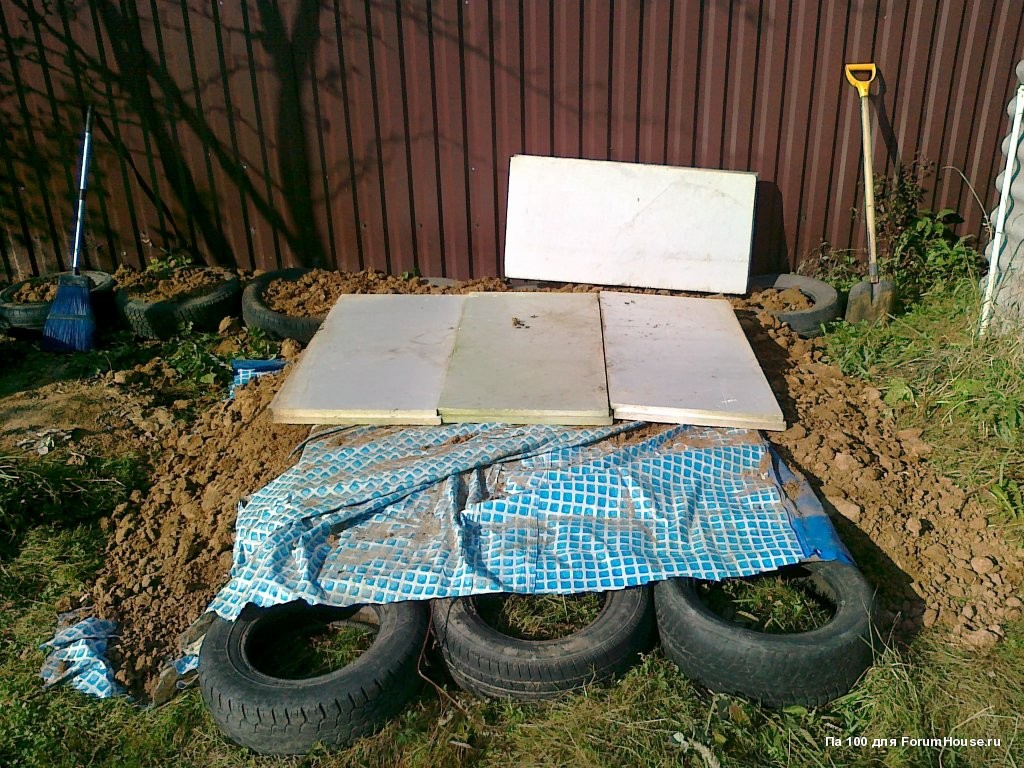

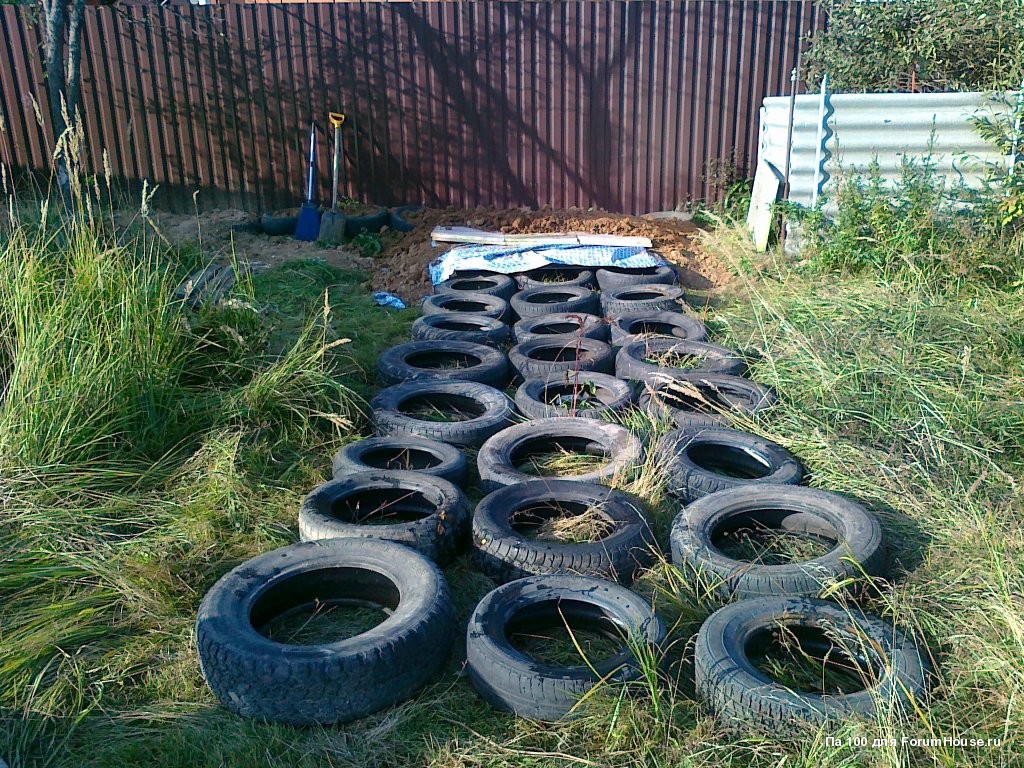

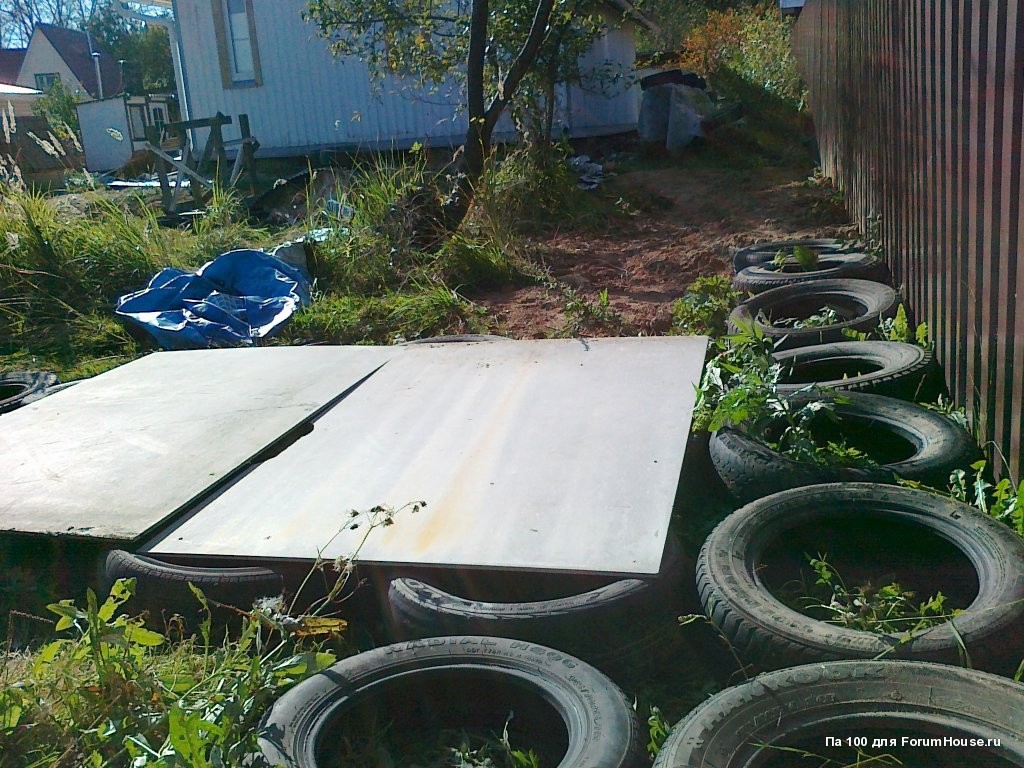

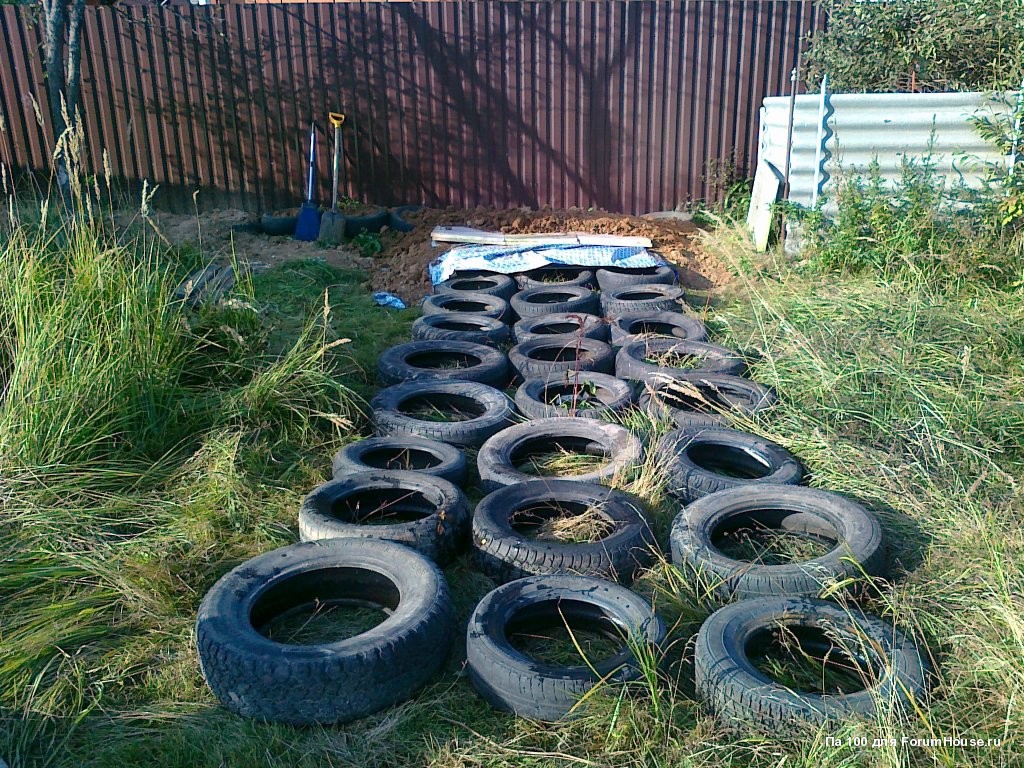

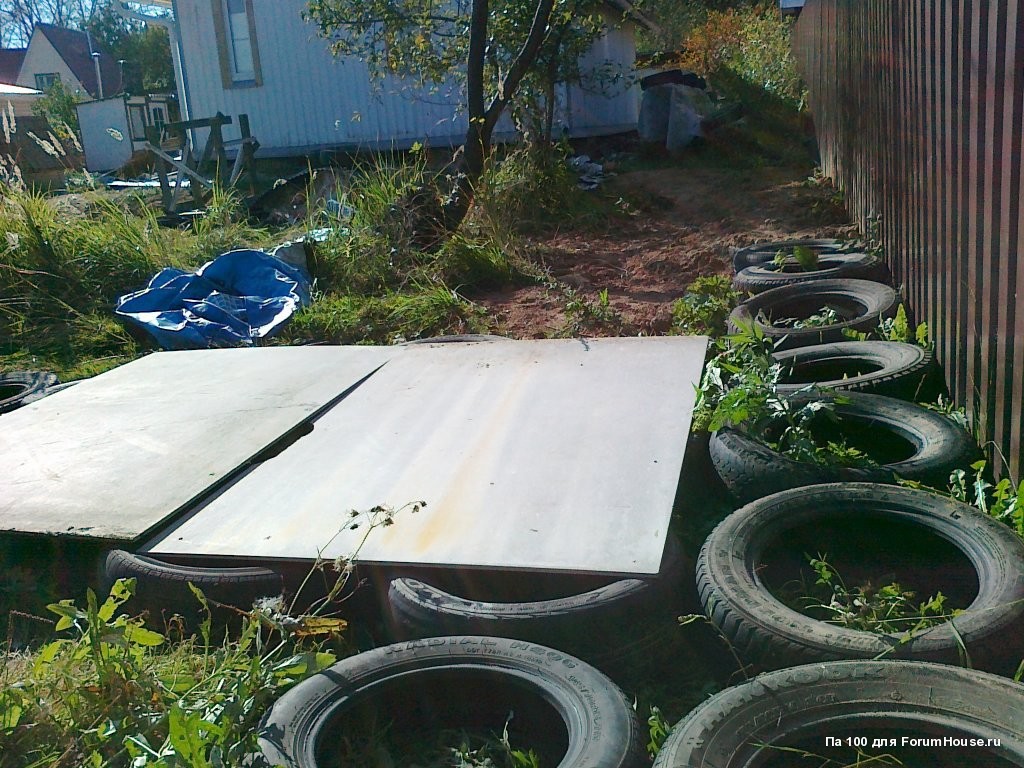

1. Уложил на грунт покрышки. Под ними траншея сечением 0,5х0,5 м длиной 6 м, по дну уложен геотекстиль и запескована. В своё время предыдущая хозяйка вырыла этот канал, чтобы грунт из выемки пустить на грядки или поднять кусты. Мы чуть ноги не поломали постоянно попадая в этот канал. Теперь эта траншея с песком будет работать - впитывать осветлённую воду.

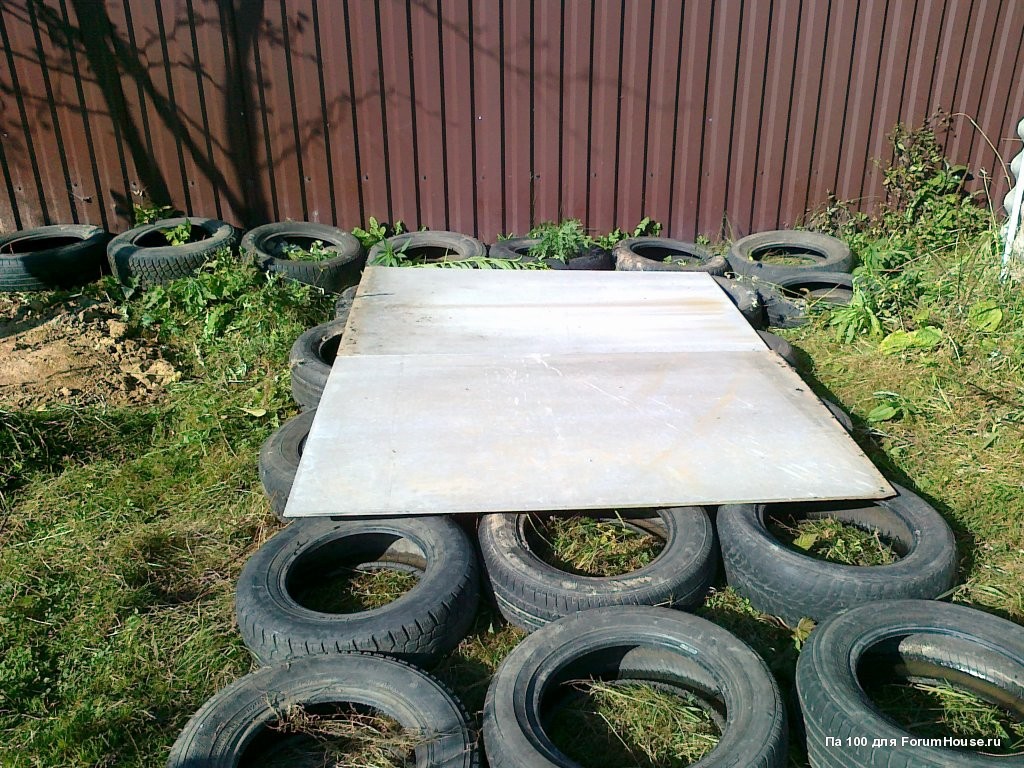

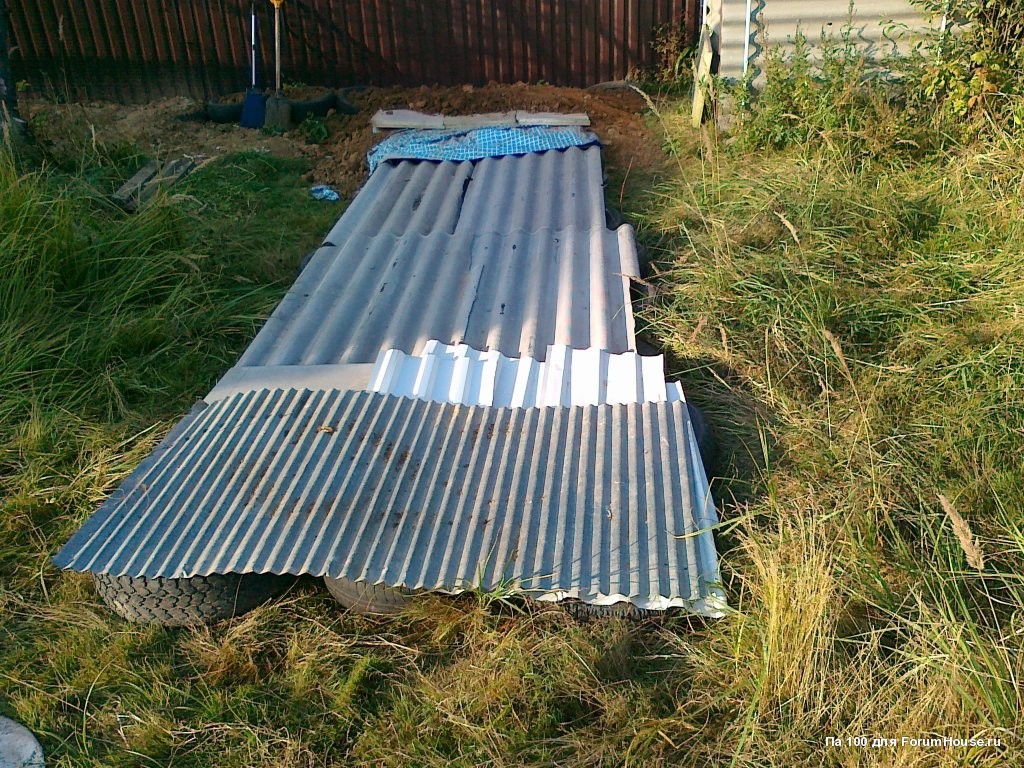

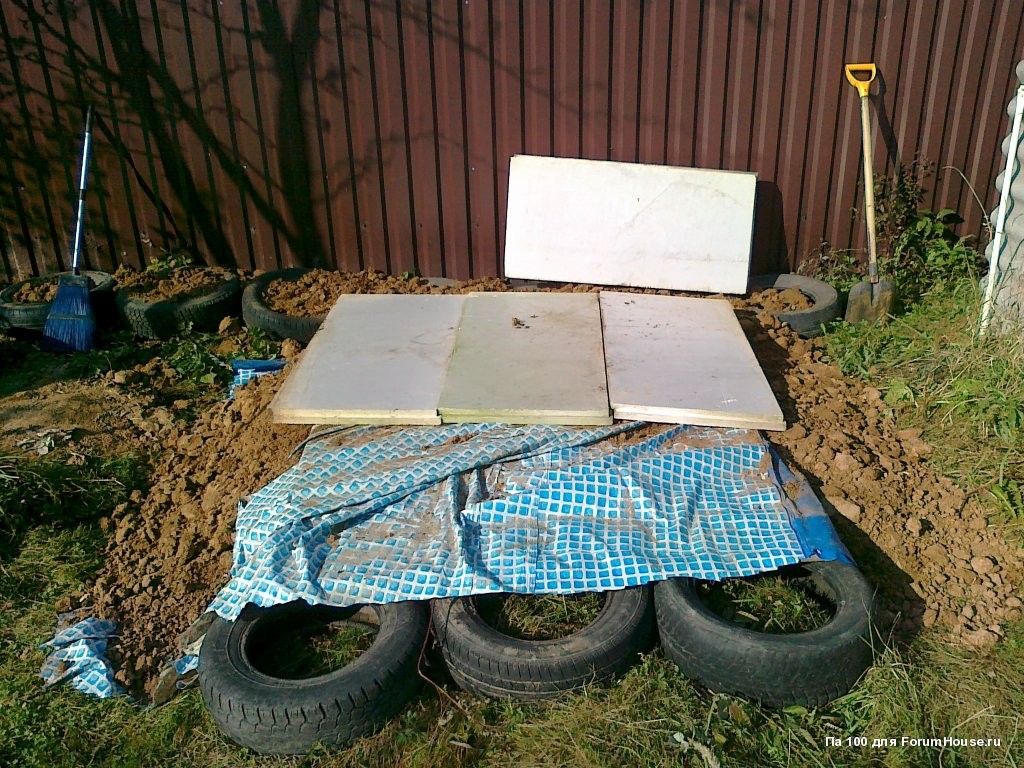

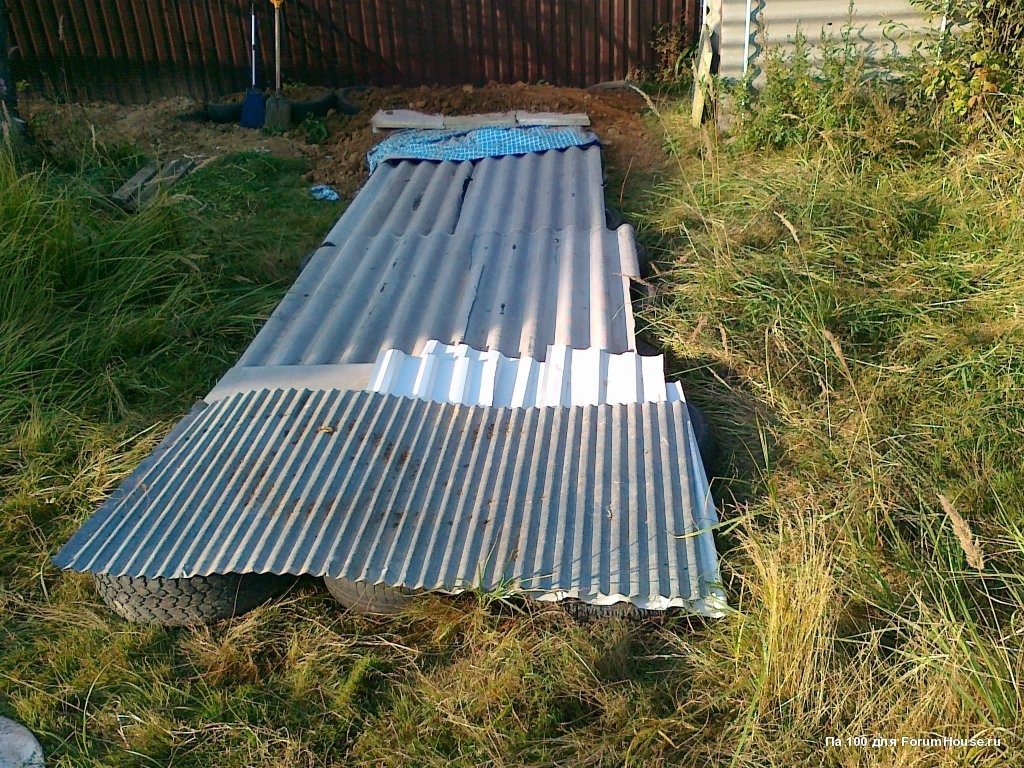

2. На покрышки уложил два асбестоцементных листа 1,5х1 м.

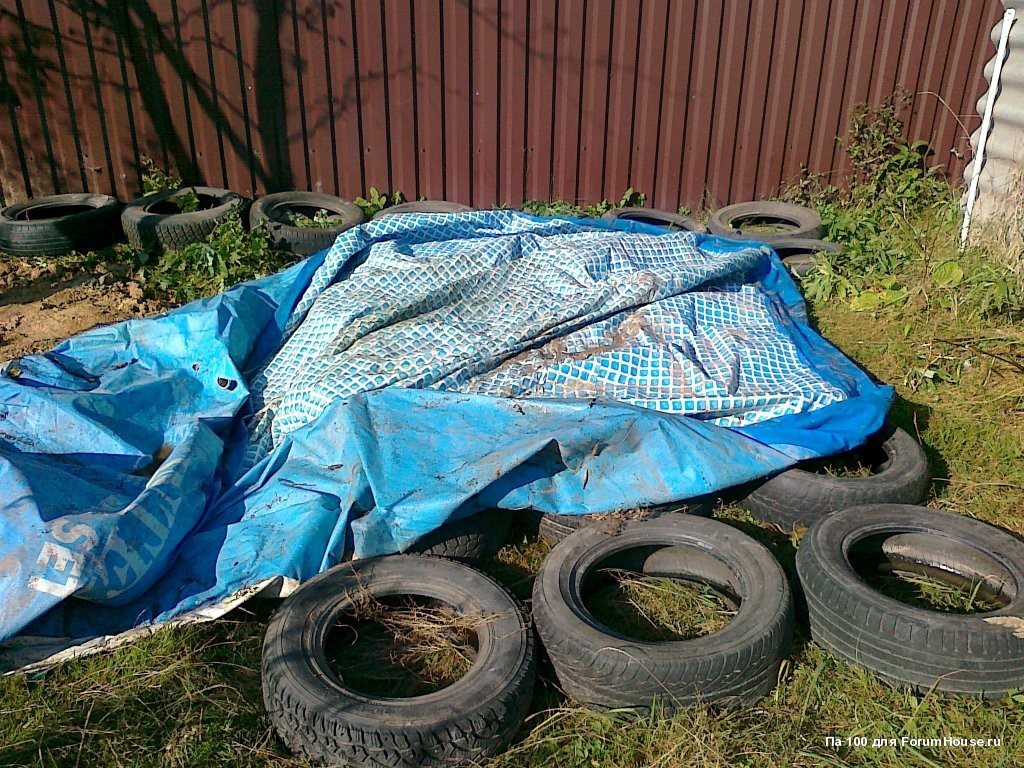

3. На листы уложил старый надувной бассейн для гидроизоляции. Удивительное дело! На участке ничего не пропадает. Всякая ненужная вещь рано или поздно находит своё применение.

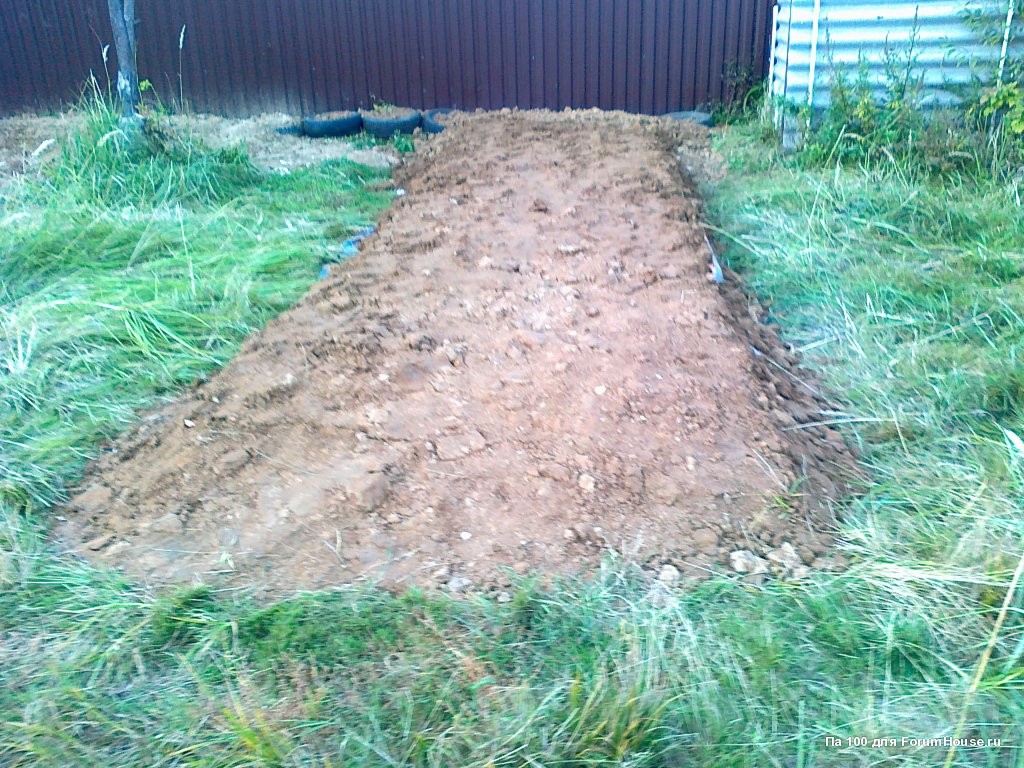

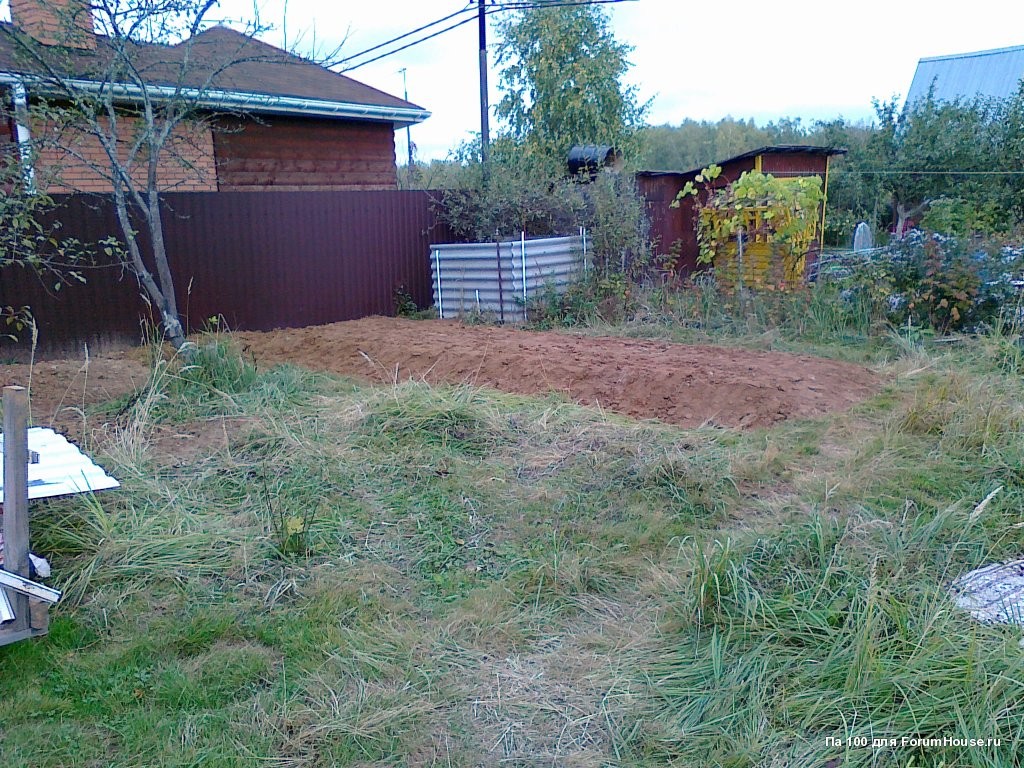

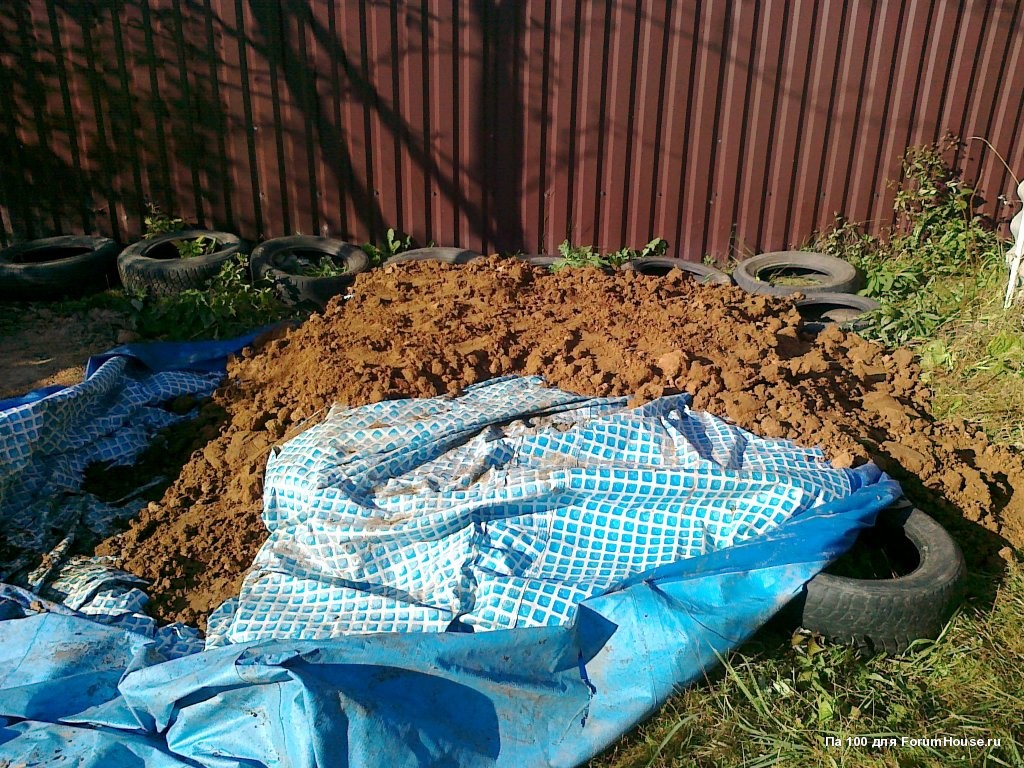

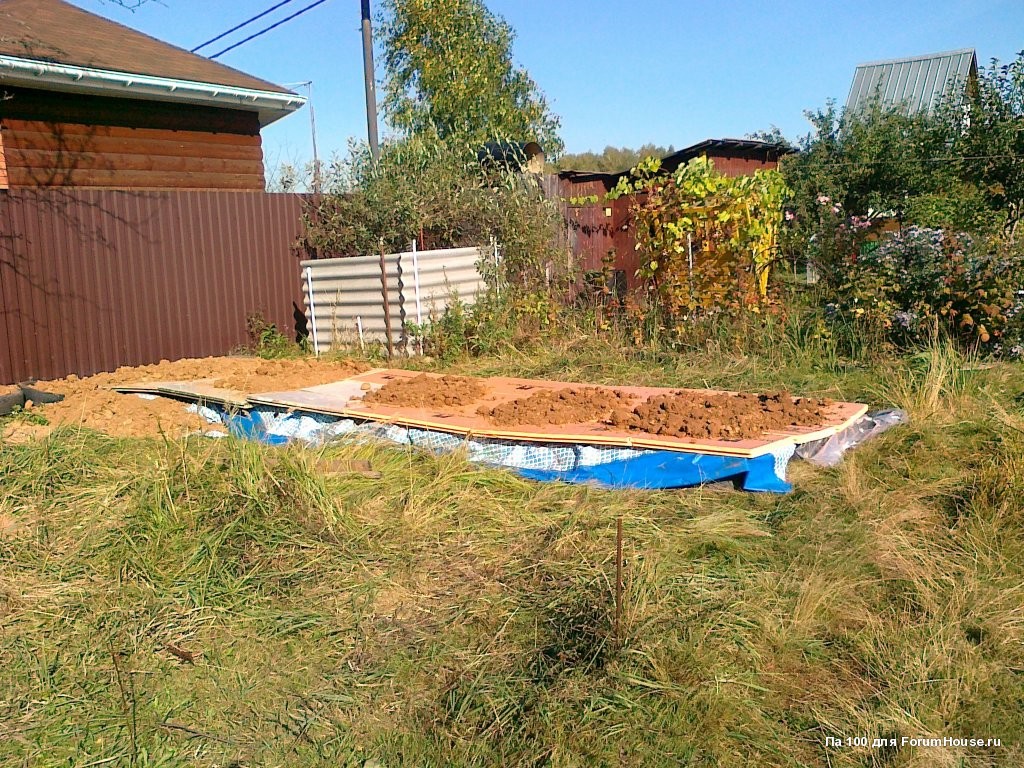

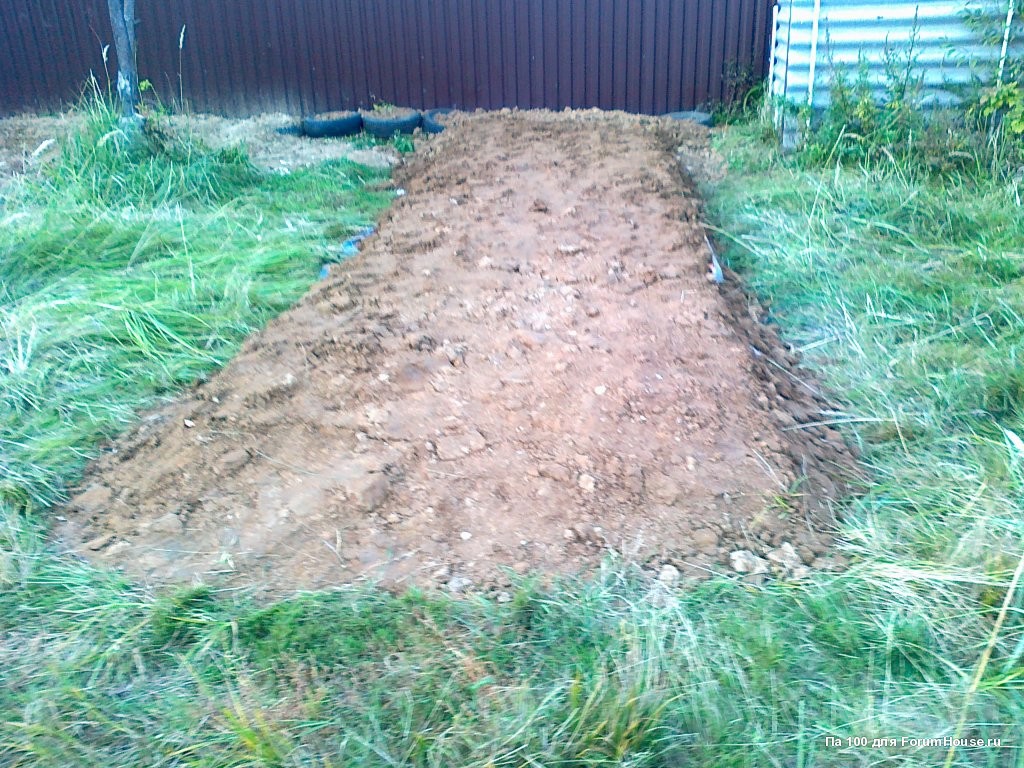

4. Кассету обволовал грунтом.
Если соседи будут возбухать, что я поднимаю участок выше их. Скажу, что делаю фундамент под теплицу и дальше границ этой грядки отсыпать не буду. Я ведь и правда не собираюсь на границе с ними делать планировку выше их участка. А про кассету не буду им рассказывать. В неё будет стекать из отстойника осветлённая вода от душа, умывальника, жидкая фракция из торфяного туалета. Грязные стоки из туалета пойдут в ведёрко с торфом.
Ну зачем им голову морочить нудными объяснениями. Я ведь им вреда не причиняю. А они могут чего-нибудь не понять.
Дальше буду наращивать кассету до площади 10 кв. м, в соответствии с рекомендациями. На трёх человек при суточном стоке 500 л при суглинистых грунтах требуется 10 - 12 кв. м площади фильтрации в грунт.

[Па 100]

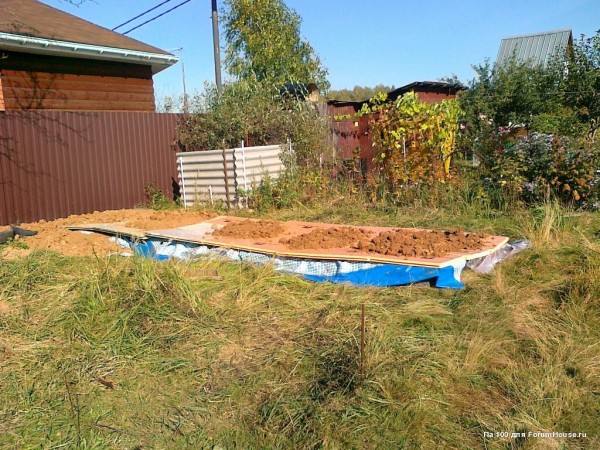

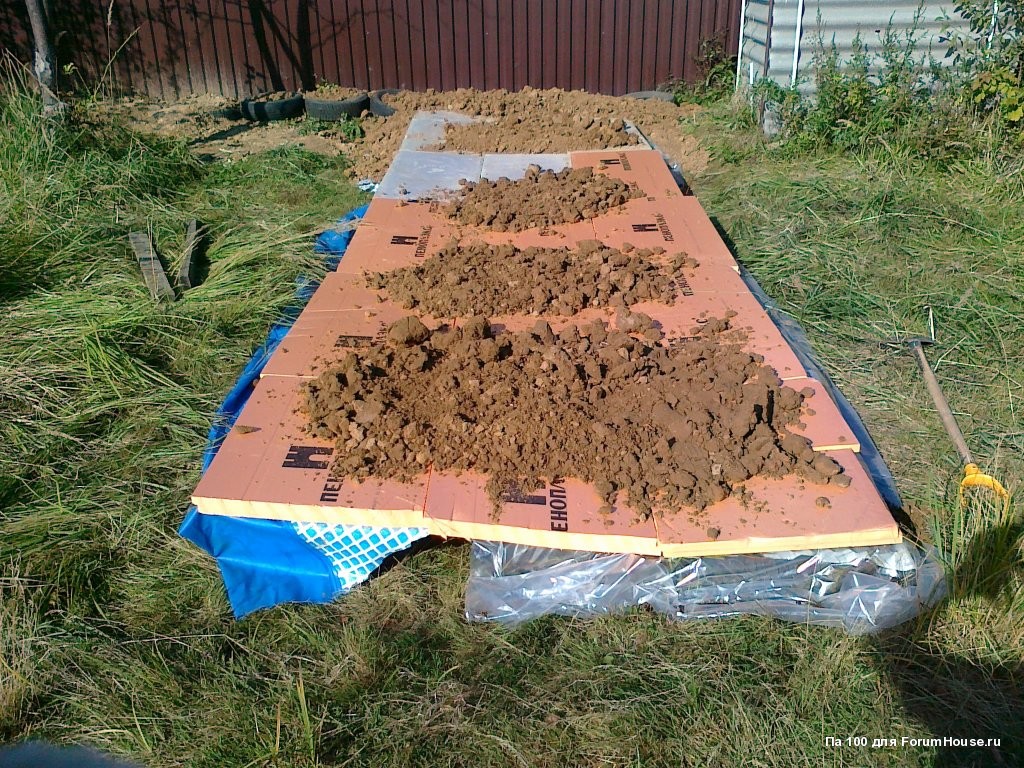

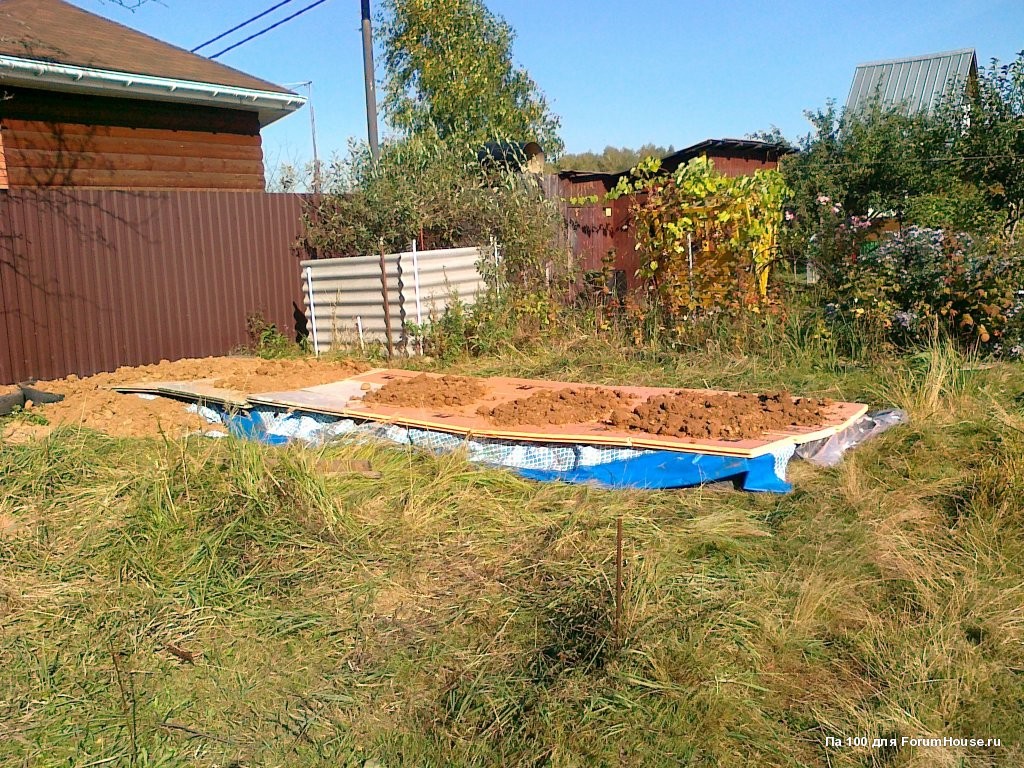

Фотофиксация процесса устройства фильтрационной кассеты.

[Па 100]

Продолжение.

[Па 100]

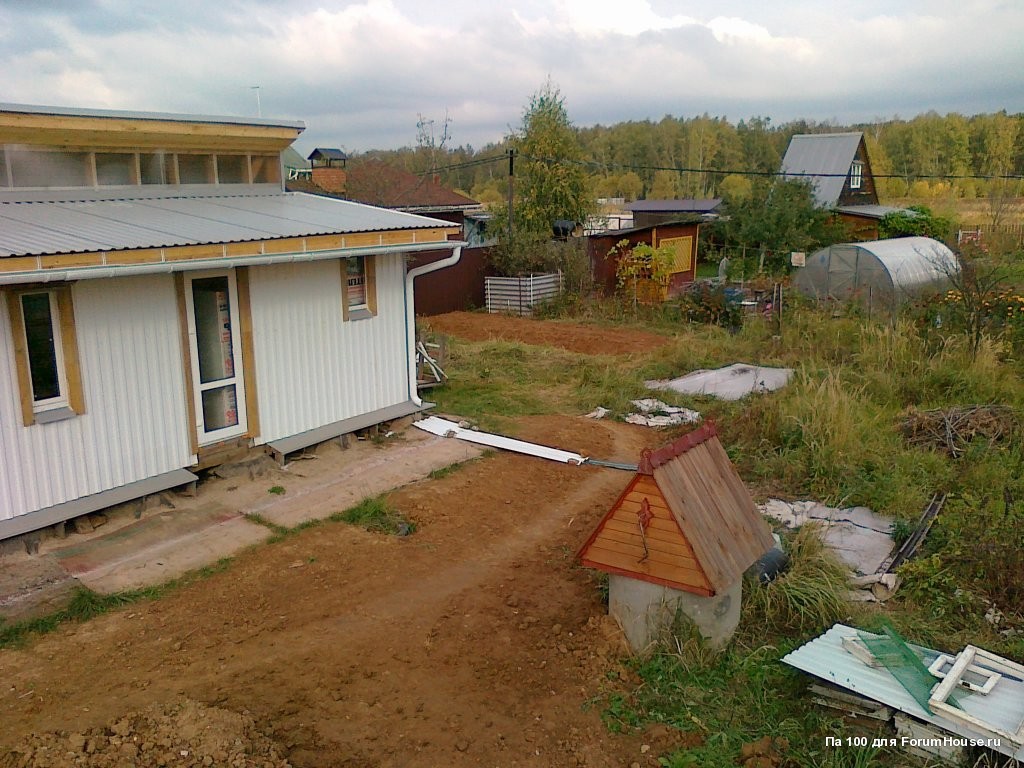

Генадич, меня очень заинтересовал твой колодец. Я думаю тоже из покрышек выложить колодец-отстойник перед фильтрационной кассетой.
Вопросы:
- Специально колодец в грунт не анкерил? Хватило плеч-ступени при переходе от большего диаметра к меньшему?
- Как думаешь, если выложить ровный цилиндр и не анкерить его в грунт, касательные силы морозного пучения выпрут его? Покрышки конечно будут соеденены.
- Рисунок протектора создаст шпонки соединения мёрзлого грунта с покрышками? Ведь покрышки не способны вмёрзнуть в грунт как камень?
- Как ты думаешь, касательные усилия пучения выпрут ровный цилиндр из покрышек (не заанкеренных) не зависимо от этих шпонок, если они вообще играют какую-то роль?
Пишу сумбурно, дочь просит пойти с ней на улицу, она хочет на колесе покататься.

[onozdrachoff]

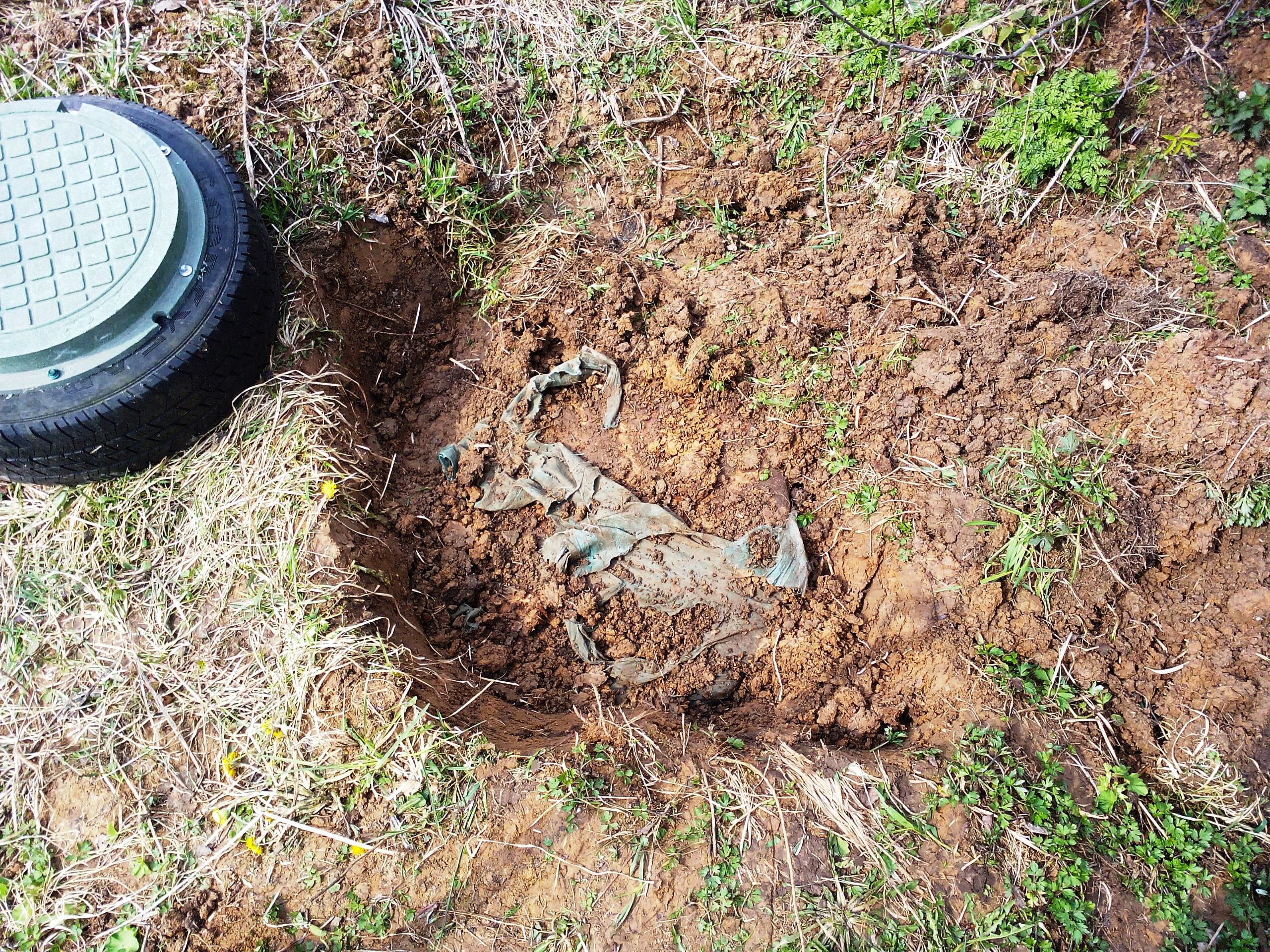

Вот отвлекли меня от рассказа про установку люка-однако продолжу. Накрутил я значит люк на покрышку, пошел искать ту фанерочку на местности, всю кучу перетыкал и шиш с маслом-не нашел. Фотографии процесса делала жена "на отъебись" и по ним точно привязаться не получилось. Пришлось дожидаться жену и с ней нашли за пару минут - слава жене!!! Откопал, вскрыл, увидел:

Вот она фанерочка

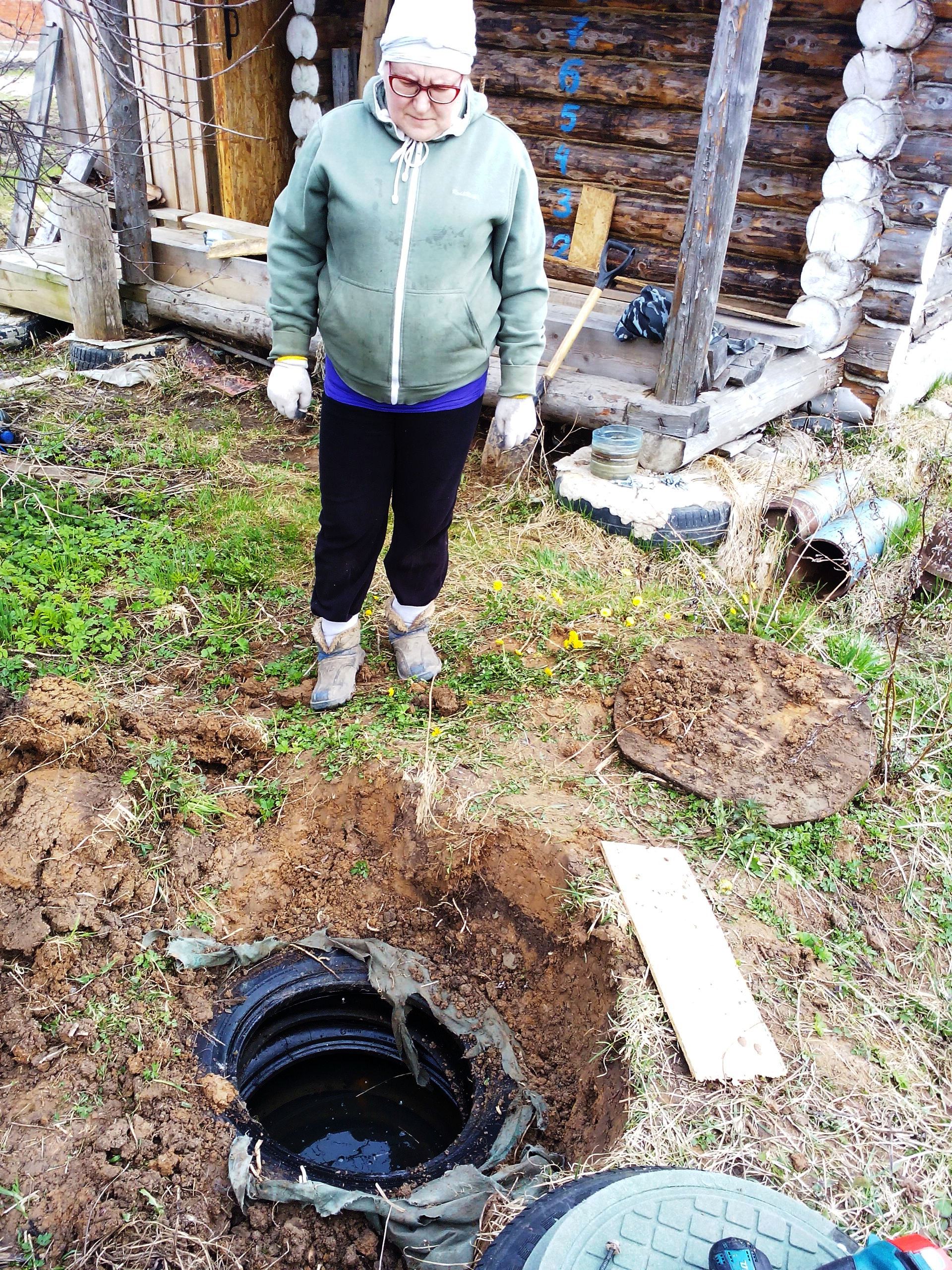

Вот он уровень-0,3 м от поверхности

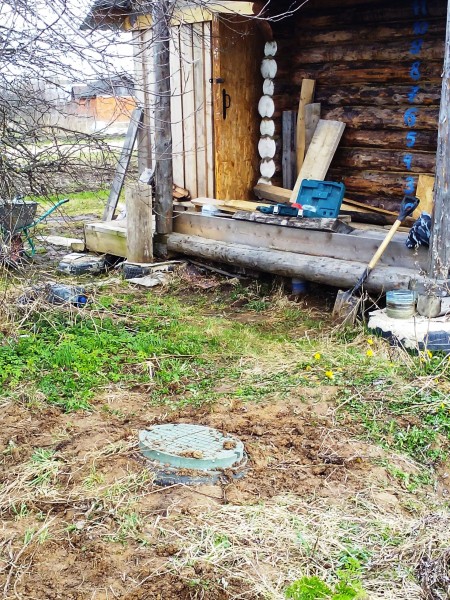

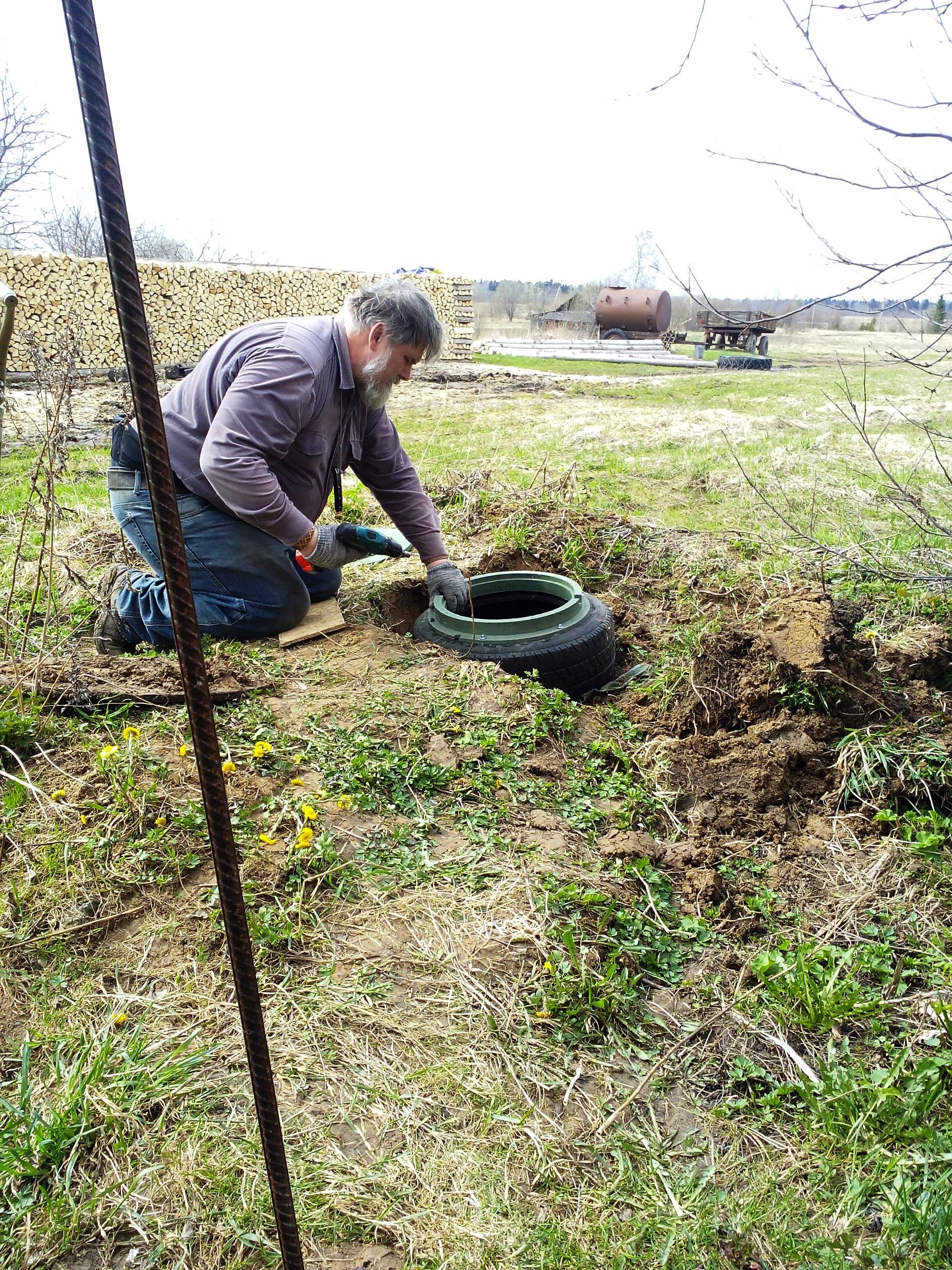

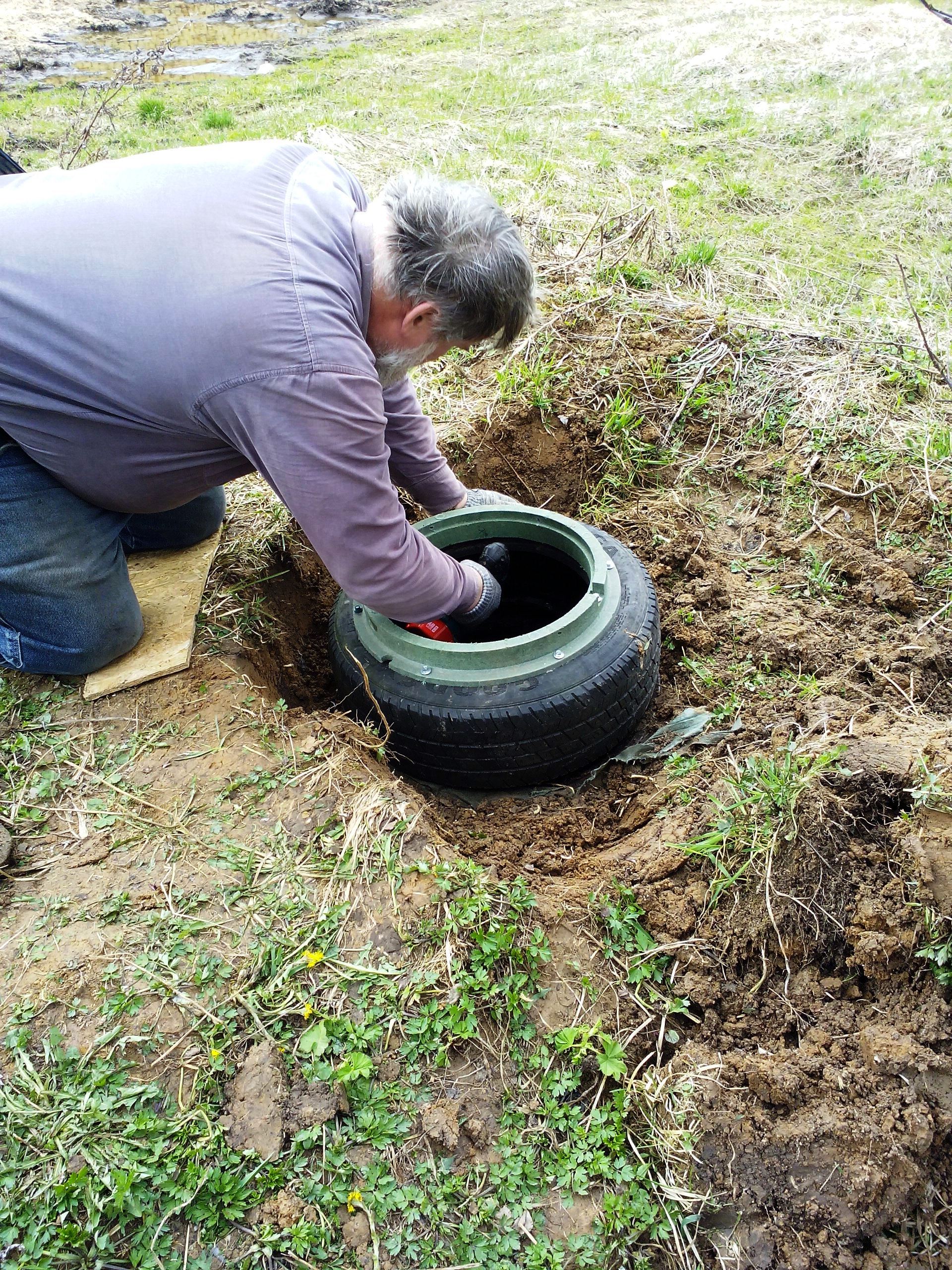

Вот она установка покрышки с люком

Прикрут на 8 кровельных саморезов.

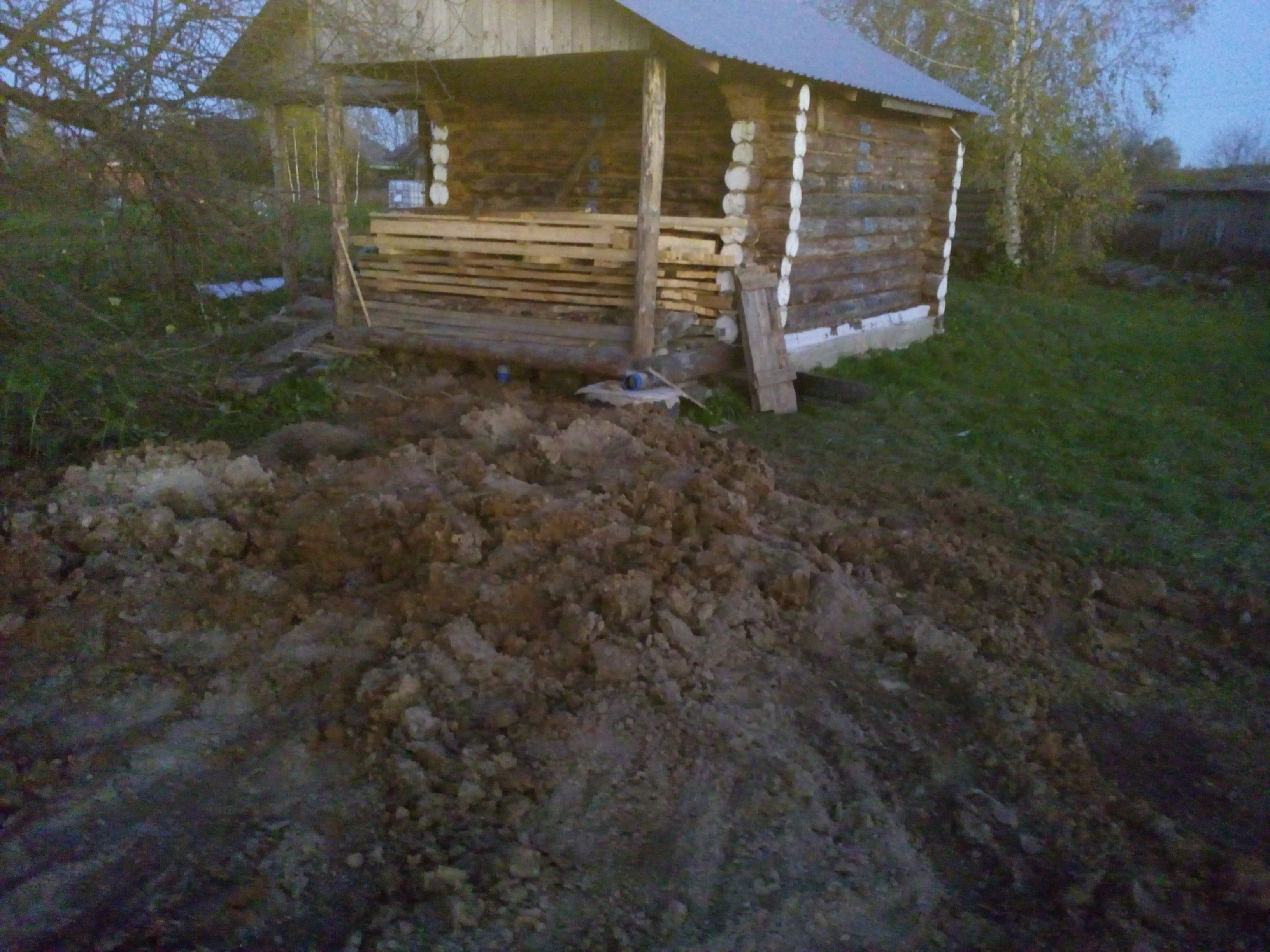

Промежуточный результат: на горловину, видать надавили либо когда засыпали, либо сосед на тракторе и потому стоит кривенько.

Принял решение поставить сверху грузовую покрышку на 31 дюйм прямо отверстием над люком, сверху вставить тазик и посадить в него...кактусы с вот такими иглами, и весь холмик обложить камнями , чтоб не наезжали. Получится куточок рідної техащини-(тоска по родине, понимаешь и москали уже порядком за 30 лет запарили )
