Дисковые пилы

#1

Сообщение onozdrachoff » 02 апр 2017, 13:31

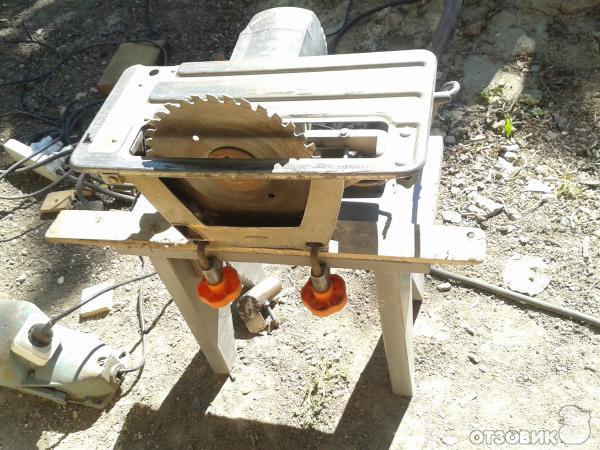

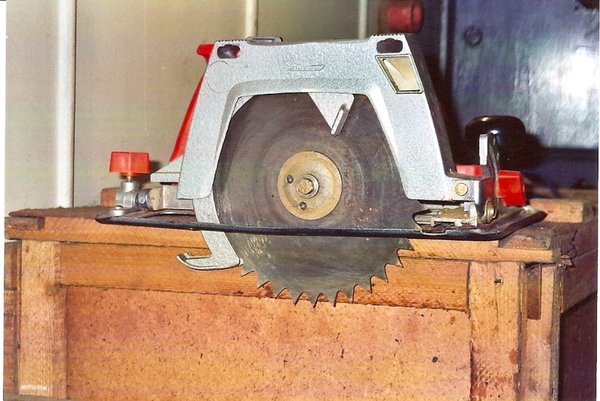

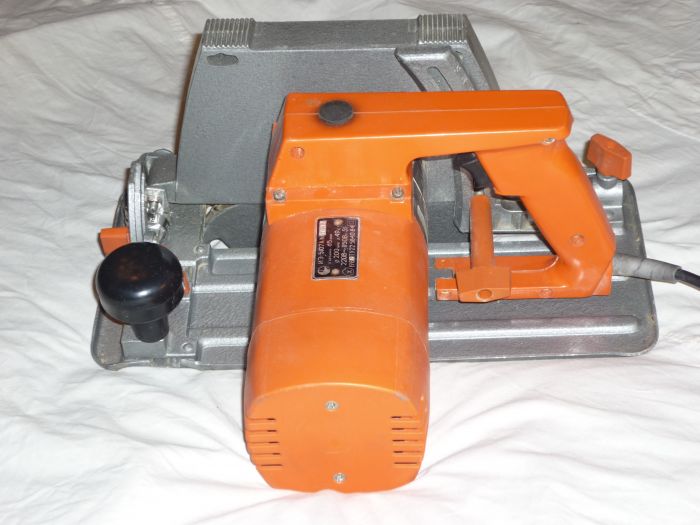

Была у меня много лет подряд циркулярная стационарно-ручная пила ИЭ- 5107А (фото не мои)
ХАРАКТЕРИСТИКИ:
Мощность - 1150 Вт
Диаметр диска/отверстие - 205/32 мм
Глубина пропила регулируется - 0...65 мм
Угол наклона диска регулируется - 90...45 град.
Куплена она была с первых дивидентов по акциям Мостостроя №6, что купил мой батя на наши с женой и сыном ваучеры в далеком уже 1992 году.Построено ей было за эти годы бог знает чего и сколько и у меня и у друзей:и дома и дачи и бни и веранды.Я умудрялся прорезать ей даже кирпичные перегородки в пол-кирпича с помощью дисков по камню. Была у нее возможность крепления к гор. поверхностям парой струбцинок, но лично мне это не нравилось и я крепил ее просверлив стальное основание 4 потайными винтами и прикрутив к старому кухонному столу. Из минусов у пилы было следующее:
Не было возможности подключать пылесос, не фиксировалась кнопка , что странно в стационарном режиме, в связи с чем параллельно основной была врезана доп. кнопка от старого пылесоса.
Теперь о поломках:
В первый же год эксплуатации срезало шпонку и разбило паз. Пришлось расверлить паз и вставить круглую шпонку из конца сверла. В процессе эксплуатации отверстие и шпонка увеличивались пять раз. С каждым разом росла вибрация и на пятый раз вал разбило невосстановимо через...25 лет.
Лопнул дюралевый узел вращения основания для регулировки глубины пропила и вылетел штифт из узла регулировки наклона основания. Первый был сделан из стального уголка , второй просто посажен на суперклей. Как вывод: алюминия в нагруженных вращающихся деталях быть не должно.
Развалились все пласмассовые понты-гайки регулировок. Все они заменились на обыкновенные и регулировка превратилась в танец с бубнами с накидным ключом на 10.

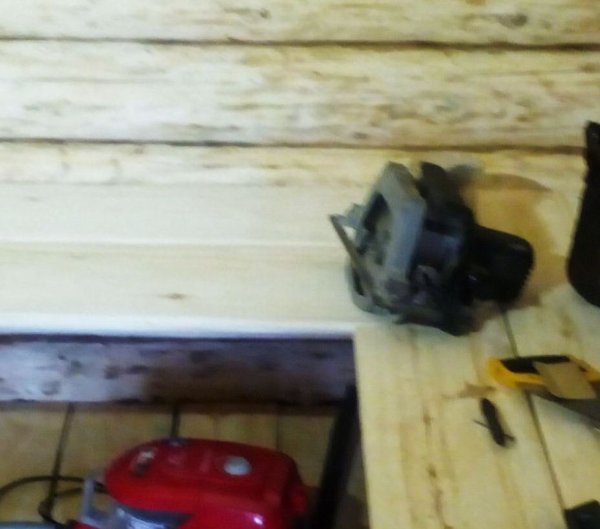

В общем в конце прошлого лета я поставил шпонку в последний раз и доделал пилушкой баню, а вот на весь предбанник уже не хватило и пила превратилась в недвижимость, т.к разлетелся подшипник и задрало якорь. Вот ее последнее прижизненное фото.
Деталей к ней увы нет, потому как выпускалась она в прибалтике, и там теперь собирают Ребиры из китайских комплектующих.
Осталась от нее добрая память, построенные объекты и два диска 205х32 мм. и встал вопрос, что взять взамен, потому, как без нее оказалось неудобно до жути и не спасал ни лобзик, ни сабельная пила - даже цепная не смогла стать достойной заменой.
БОГИ ГЛАГОЛЯТ ТВОРЯША

Аватара пользователя
Среднеазиат
Модератор
Сообщения: 2987
Зарегистрирован: 14 июл 2014, 06:28
Откуда:: Тверская область.
Благодарил (а): 2608 раз
Поблагодарили: 2197 раз

Дисковые пилы

#2

Сообщение Среднеазиат » 02 апр 2017, 14:26

Пользую такую 4 год,очень нравится,распускал 50 ку попался гвоздь 50 ка без шляпки-пополам распилил и не заметил.

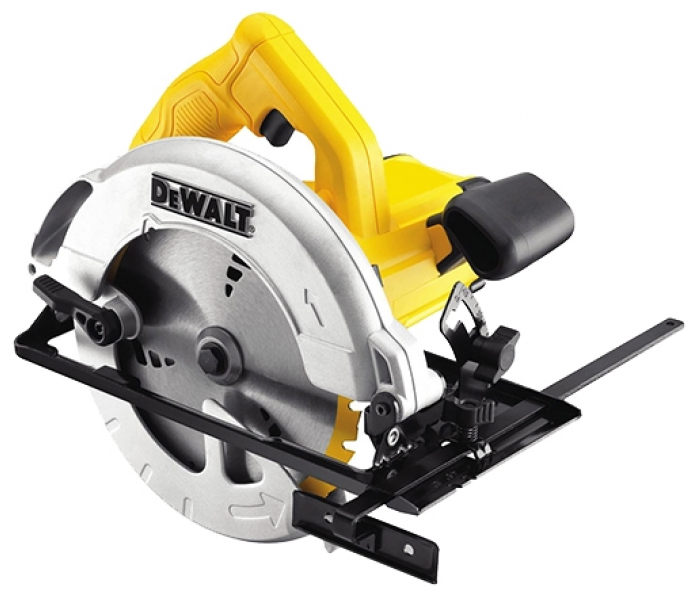

Циркулярная пила DeWalt дисковая DWE 560
Описание и параметры
Компактная, легкая, простая в использовании дисковая пила с глубиной пропила 65 мм
Мощный двигатель 1350 Вт обеспечивает превосходные параметры пропила
Конструкция подошвы обеспечивает превосходный обзор линии реза
Система обдува удаляет пыль и опилки с линии реза
Эффективный порт пылеудаления для подключения промышленного пылесоса
Совместимость с системой AirLock DEWALT для простого, безопасного соединения со шлангом пылеудаления

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Название характеристики Параметры характеристики
Потребляемая мощность (Вт) 1 350
Масса (кг) 3,7
Глубина распила под углом 45° (мм) 42
Диаметр пильного диска (мм) 184
Посадочный диаметр диска (мм) 16
Глубина распила под углом 90° (мм) 65
Число оборотов на холостом ходу (об/мин) 5 500
ОСОБЕННОСТИ:
Фиксатор шпинделя
Система пылеудаления
КОМПЛЕКТАЦИЯ:
Пильный диск с твердосплавными напайками 1 шт.
Параллельный упор 1 шт.
Ключ 1 шт.
Вложения
Хочешь,чтоб было хорошо-сделай сам!!!

Аватара пользователя
glebomater
Администратор
Сообщения: 8046
Зарегистрирован: 15 май 2014, 22:22
Благодарил (а): 6230 раз
Поблагодарили: 6058 раз

Дисковые пилы

#3

Сообщение glebomater » 02 апр 2017, 15:02

У нас такая же...перепилила последние 3м3 необрезной дюймовки и заболела. но не смертельно, ей просто нужен хороший доктор, но проблема та же - нет запчастей.
Прежде чем ломать стереотипы, проверь, вдруг они несущие.

Аватара пользователя
Smiler
Администратор
Сообщения: 999
Зарегистрирован: 16 июн 2014, 14:18
Благодарил (а): 57 раз
Поблагодарили: 221 раз

Дисковые пилы

#4

Сообщение Smiler » 02 апр 2017, 15:11

У меня макита.
Сооружал из нее циркулярку вставив снизу в щель в столе- распустил около 20 кубов доски.
Пользовался много, отличная!

Аватара пользователя
onozdrachoff
Творец
Сообщения: 4995
Зарегистрирован: 01 янв 2016, 17:18
Откуда:: Вологда
Благодарил (а): 5787 раз
Поблагодарили: 4743 раза

Дисковые пилы

#5

Сообщение onozdrachoff » 02 апр 2017, 16:27

Замечательно: раз тема в масть, то рассказываю дальше.
И вот с осени прошлого года начал я ломать голову, что же мне взять из расчета, чтобы за полушку (т.е в районе 5000 руб ) горсть пятаков поиметь. :biggrin:
Ну, во-первых:
Глубина реза. Определяется из возможности перехватить 50 доску под 45 град, т.е. 50/sin45=50/0.707=70.1 мм-а это пилы дорогие, очень тяжелые и пригодные , скорее к стационару, чем к рукопашной работе. Крайними приемлемым для меня по отношению цена/глубина реза/вес являются пилы с глубиной реза 65 мм, а это лишь 45мм под наклоном 45 град.
Наличие передней рукояти а-ля бензопила. Я к этому привык на бензопилах и это удобно.
Вес около 5 кг, т.к дальше уже тяжеловато.
Обороты не менее 5000 оборотов и мощность не менее 1500 Вт, по возможности без мягкого пуска.
Ну и никакого алюминия в узлах и чисто пластика в креплениях. Все должно заменяться барашками или гайками/болтами из стали.
И диски с посадкой и диаметром , допускающие использование моих запасов.

Смотрел на многое:
1. Вельты, Макиты, Хитачи и Боши безусловно хороши, но дороги, к тому же в массе своей сейчас это фабричный Китай.
2. Всякие Ребиры, Фиоленты, Интерсколы это заказные китайские запчасти,с частичной локализацией производства комплектующих собранные на постсоветских предприятиях с традициями и большим опытом сборки под кувалду, большим весом и убогим дизайном, т.е неэргономичные.
3. Зубры и Прорабы, Патриоты, Кратоны и еже с ними это еще и сарайная сборка специалистами Средней Азии из самых дешевых китайских запчастей, часто отбракованных в самом Китае, порой до неприличия легкие с одноразовым движком.
4. Есть еще Хамеры, Скилы, Хюндаи и подобные собранные в Китае из Китайских комплектующих в условиях полного технологического цикла, т.е заводской Китай под своей маркой.
В общем пока свободной Российской валюты на кармане не было я приглядывал себе или из 2 или из 4 пункта.
Ребиры с Фиолентами не нравились наглухо, Хамеры тоже, Скилов не было - оставались лишь Интерсколы, но ближайший из них Интерскол ДП-210/1900 М и весил 6,2 кг, и стоил у нас по цене рубль за грамм - пила с перебором мощи 1900 Вт, недостатком оборотов 4800 и мягким пуском, но все же и резом 75 мм и диском 210х30 мм, а это уже что-то, хотя и не то.
И так гулял я неприкаянным до вчерашнего дня.
БОГИ ГЛАГОЛЯТ ТВОРЯША

Аватара пользователя
onozdrachoff
Творец
Сообщения: 4995
Зарегистрирован: 01 янв 2016, 17:18
Откуда:: Вологда
Благодарил (а): 5787 раз
Поблагодарили: 4743 раза

Дисковые пилы

#6

Сообщение onozdrachoff » 02 апр 2017, 18:05

И от вчера... я заехал после поездки на дачу в магазин, нашего с женой сокурсника, торгующего лет 20 инструментом. Заезжал-то за припоем, но пробежался по рядам с пилами увидел ее и влюбился с первого взгляда: такая вся аккуратная, прилизанная, красно-бордового цвета с передней рукояткой как у бензопилы- просто чистокровная китайская красавица фирмы Элитек . И сразу захотелось ее помацать, еще не представляя ее характеристик:
Параллельно помацал и ее младшую сестренку: подержал и понял-не она. Вернулся к старшей- она, взял Интерскол подобного размера- опять не он. И тут начал выяснять, что же мне пришло в руки:

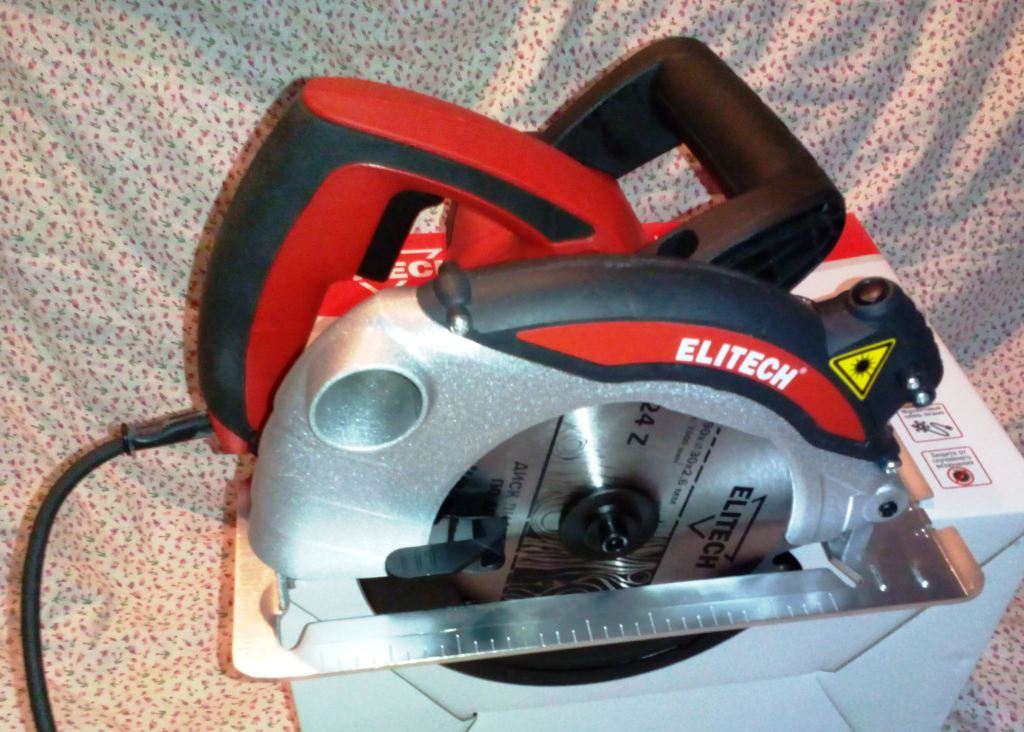

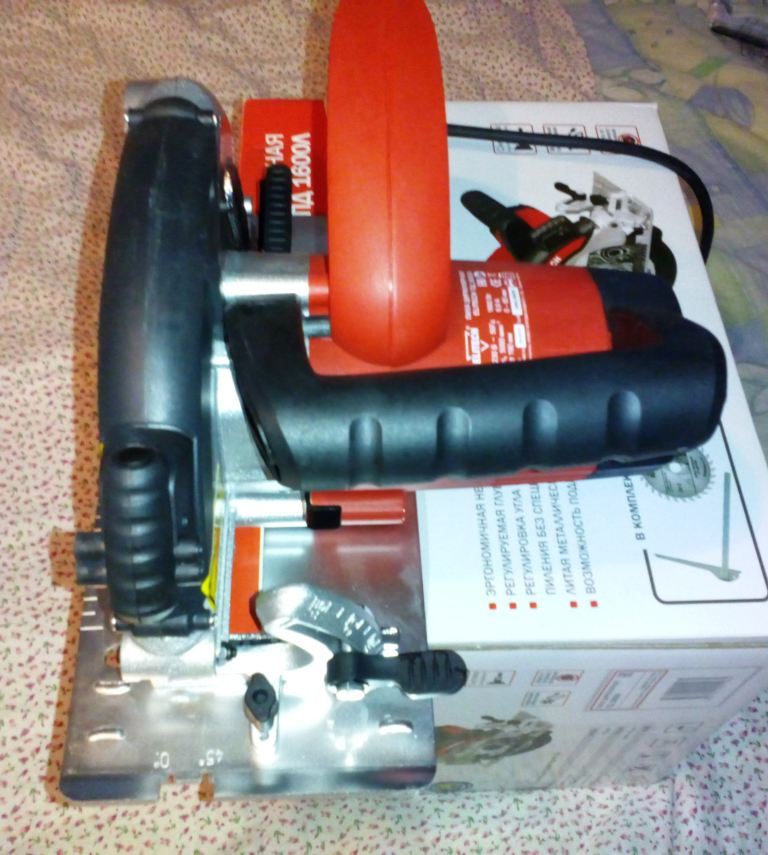

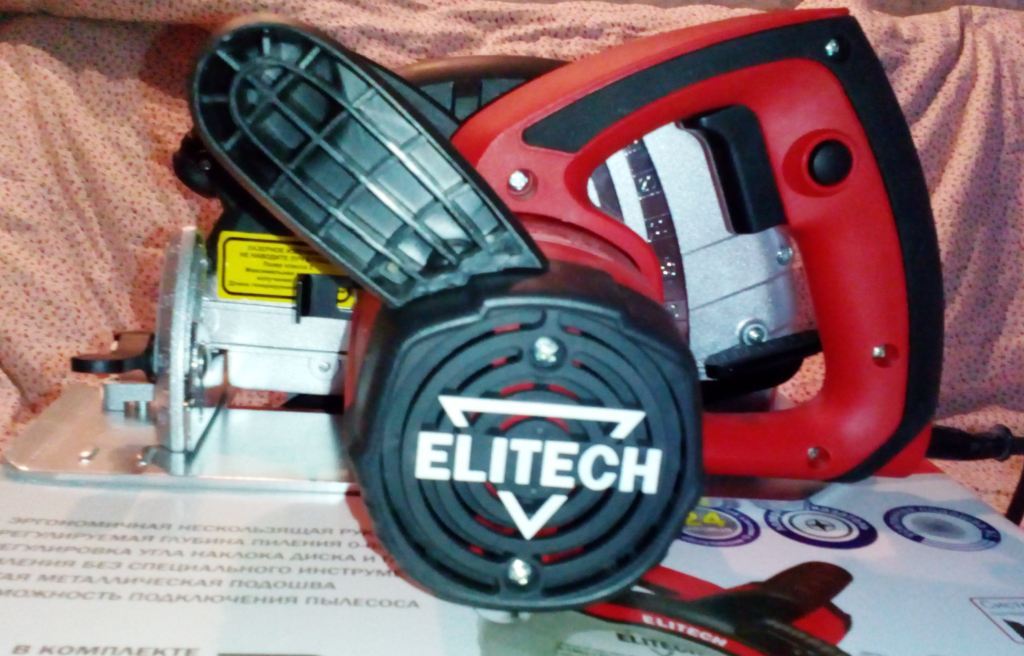

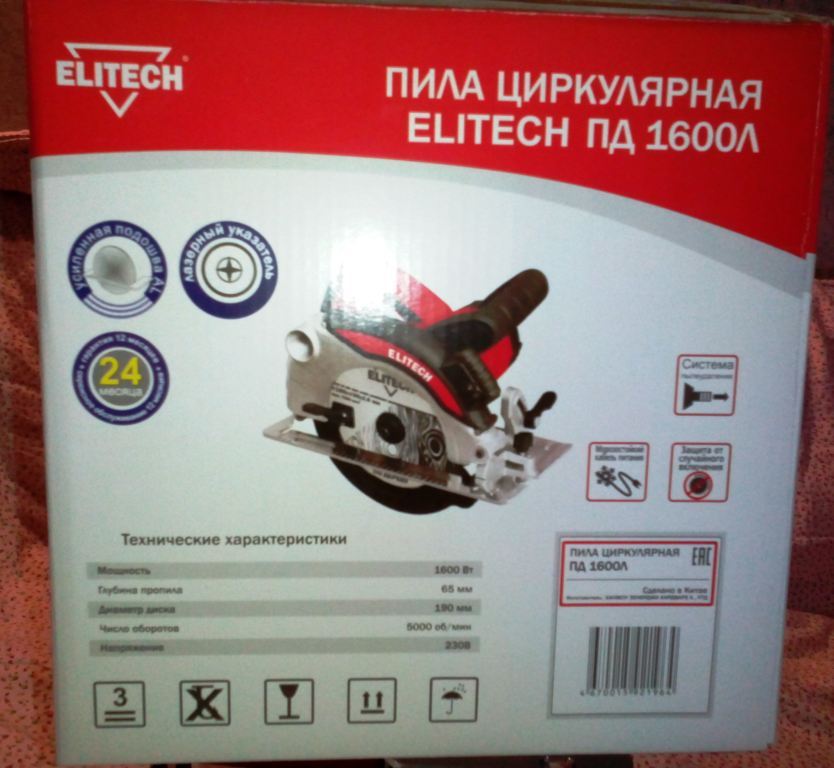

Дисковая пила Elitech ПД 1600Л
Мощность: 1600 Вт
Диаметр: 190 мм
Max глубина пропила под углом 90°: 65 мм
Число оборотов: 5000 об/мин
Вес: 4.8 кг
Диск 1900х30х24 зуба твердосплавный, лазерный целеуказатель и все это за 5200 руб. И нашлись эти 5200 руб и купил ее. Вот. И хоть родиной бренда именуют Россию, но сборка-заводской Китай и кувалды быть не должно.
Мои диски встать должны с проставкой, места под кожухом хватит, а это значит, что (205-190)/2=7,5 мм на сторону. Рез заводской 65+8=73 мм под 90 град или 51 мм под 45 град, т.е когда надо, то смогу диск переставить и пилить 50-ку под 45 град.

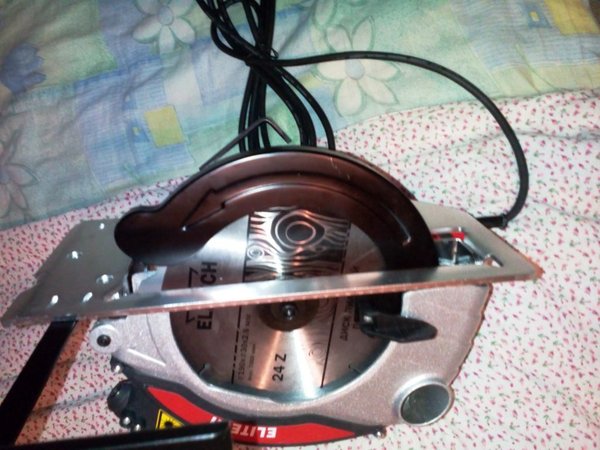

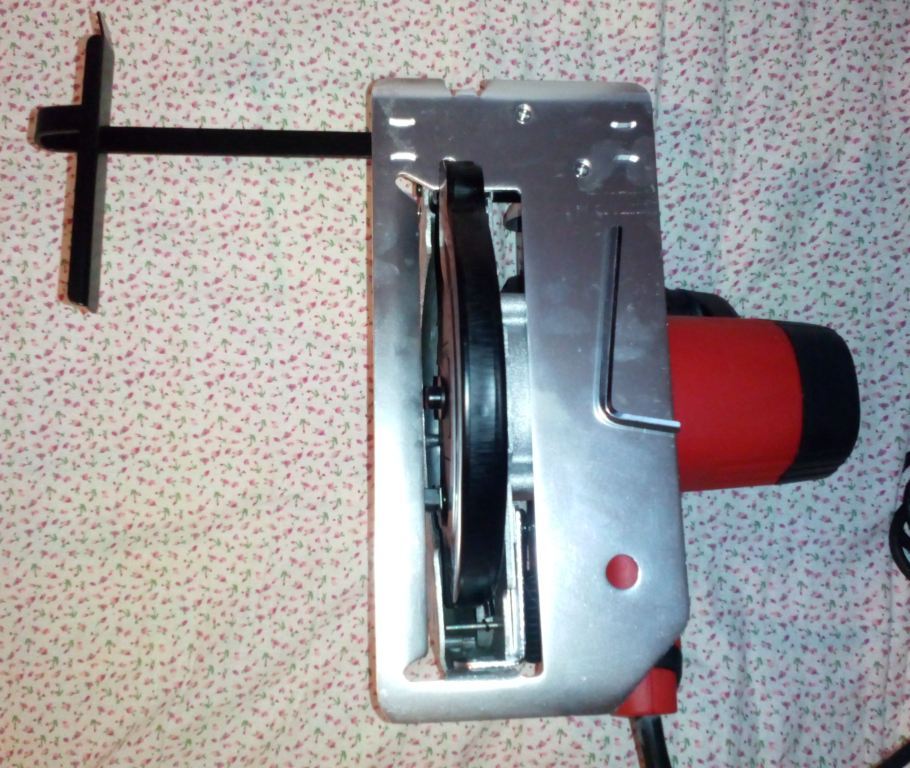

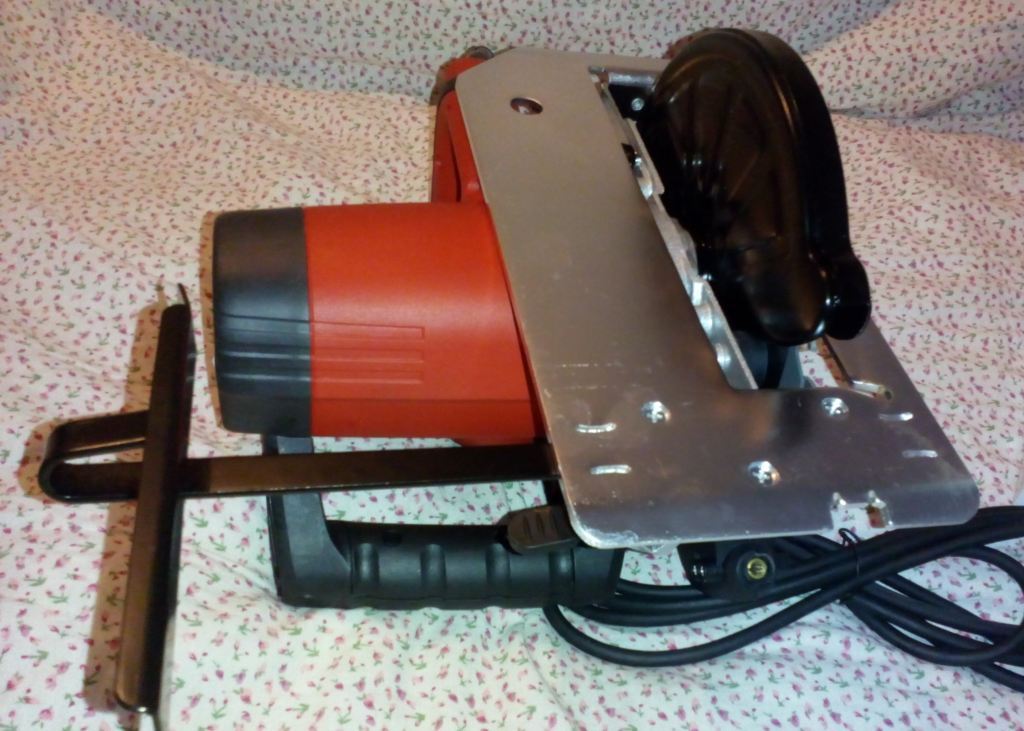

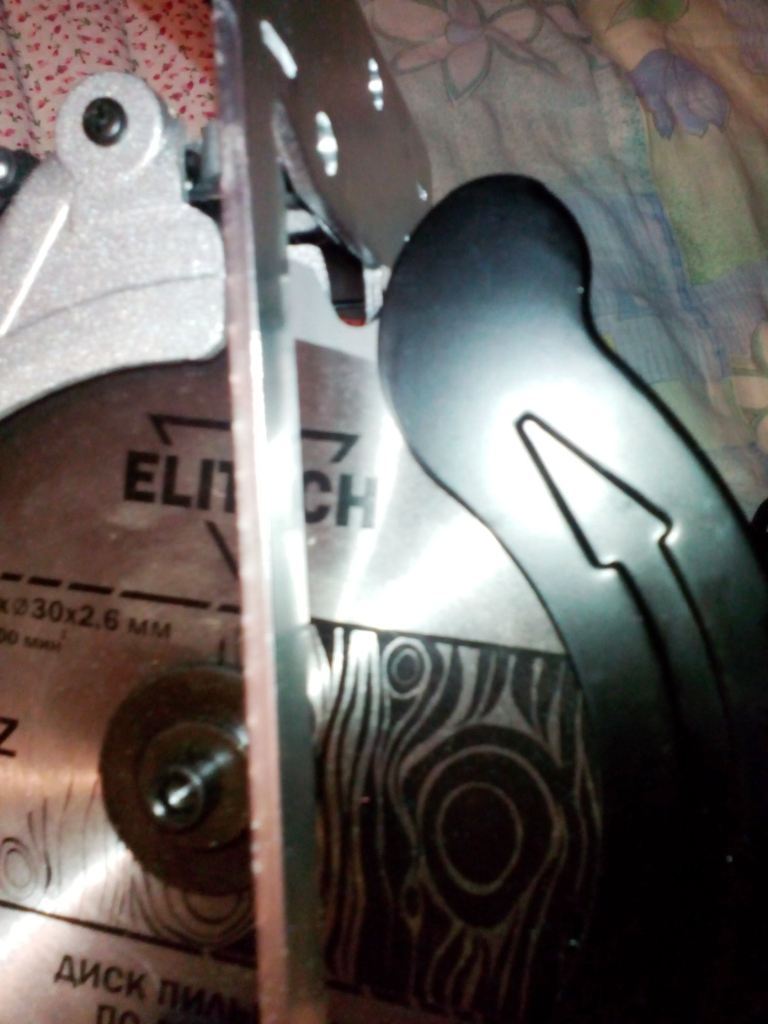

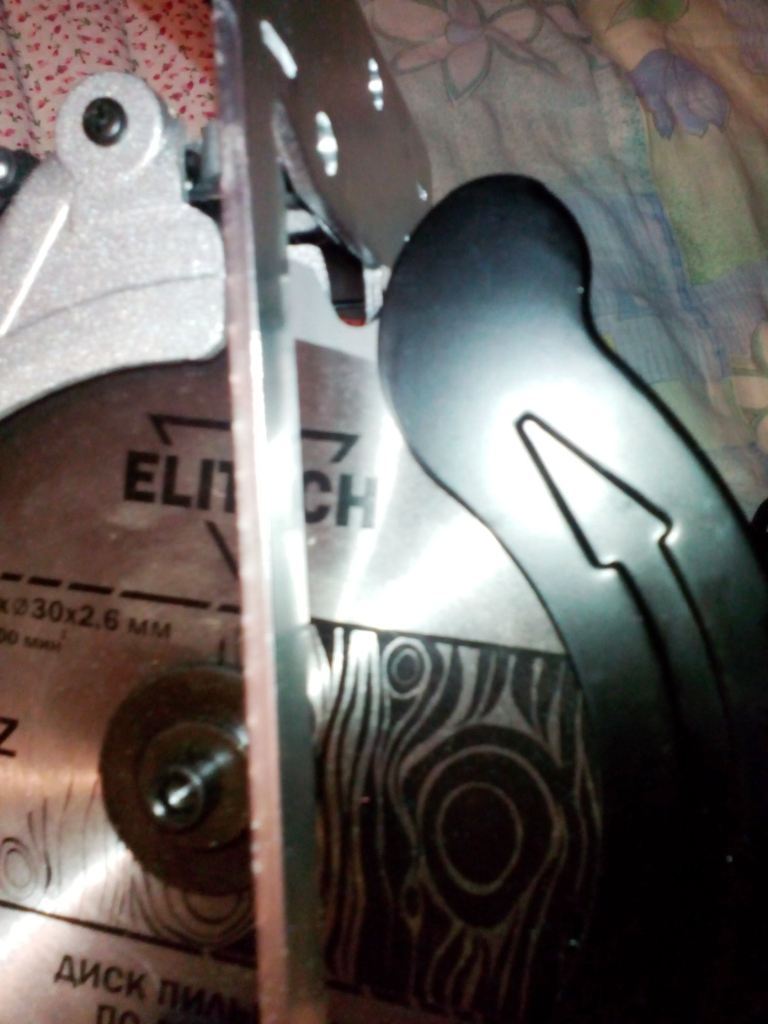

Вот ее остальные фото, а дальше посмотрим:
15.08.17: ОПЫТ ЭКСПЛУАТАЦИИ ПОКАЗАЛ-ФУФЛО РЕДКОЕ И КРИВОЕ viewtopic.php?p=38841#p38841-НЕ БЕРИТЕ НИ В КОЕМ СЛУЧАЕ.
Вложения
БОГИ ГЛАГОЛЯТ ТВОРЯША

Аватара пользователя
Изгой
Стажер
Сообщения: 197
Зарегистрирован: 05 июл 2014, 12:38
Благодарил (а): 94 раза
Поблагодарили: 58 раз

Дисковые пилы

#7

Сообщение Изгой » 02 апр 2017, 19:06

А мне очень хочется как у Лари Хоона, чтобы видно было рез, движок справа от диска. Но таких вообще нигде нет, от слова совсем. Не могу найти :cray:
Ярославская обл.

Аватара пользователя
Среднеазиат
Модератор
Сообщения: 2987
Зарегистрирован: 14 июл 2014, 06:28
Откуда:: Тверская область.
Благодарил (а): 2608 раз
Поблагодарили: 2197 раз

Дисковые пилы

#8

Сообщение Среднеазиат » 02 апр 2017, 19:11

Изгой писал(а): А мне очень хочется как у Лари Хоона, чтобы видно было рез, движок справа от диска. Но таких вообще нигде нет, от слова совсем. Не могу найти :cray:
Есть тема где я давал ссылку где и за сколько купить гепоидную пилу,как у Ларри.
Хочешь,чтоб было хорошо-сделай сам!!!

Аватара пользователя
Изгой
Стажер
Сообщения: 197
Зарегистрирован: 05 июл 2014, 12:38
Благодарил (а): 94 раза
Поблагодарили: 58 раз

Дисковые пилы

#9

Сообщение Изгой » 02 апр 2017, 19:19

Среднеазиат писал(а):
Изгой писал(а): А мне очень хочется как у Лари Хоона, чтобы видно было рез, движок справа от диска. Но таких вообще нигде нет, от слова совсем. Не могу найти :cray:
Есть тема где я давал ссылку где и за сколько купить гепоидную пилу,как у Ларри.
Здрасьте в шляпу!
В инструментах такой темы нет. А можно еще раз сюда такую ссылку? Или хоть пнуть - в каком направлении катиться?
Ярославская обл.

Аватара пользователя
Среднеазиат
Модератор
Сообщения: 2987
Зарегистрирован: 14 июл 2014, 06:28
Откуда:: Тверская область.
Благодарил (а): 2608 раз
Поблагодарили: 2197 раз

Дисковые пилы

#10

Сообщение Среднеазиат » 02 апр 2017, 19:29

Изгой писал(а):
Среднеазиат писал(а):
Изгой писал(а): А мне очень хочется как у Лари Хоона, чтобы видно было рез, движок справа от диска. Но таких вообще нигде нет, от слова совсем. Не могу найти :cray:
Есть тема где я давал ссылку где и за сколько купить гепоидную пилу,как у Ларри.
Здрасьте в шляпу!
В инструментах такой темы нет. А можно еще раз сюда такую ссылку? Или хоть пнуть - в каком направлении катиться?
Вот. https://market.yandex.ru/product--makit ... b/10409500 Можешь в своем регионе поискать,в поисковик забей-Гипоидная пила,можно Макиты и т.д.
Хочешь,чтоб было хорошо-сделай сам!!!
