Дымоход: преимущества и недостатки разных материалов

[forsagh]

Единственно-возможная нагрузка это термический (нагрев и удлинение стальной трубы) стальной домкрат снизу...

Как Вы думаете, на какую длину и ширину увеличится стальная труба при прохождении через неё дыма и какое, при этом, давление она создаст?

[kga079]

forsagh писал(а): ↑Сегодня, 13:31
Как Вы думаете, на какую длину и ширину увеличится стальная труба при прохождении через неё дыма и какое, при этом, давление она создаст?

Давление посчитайте сами если сопромат не забыли... А я посчитаю линейное расширение, т.к. сопромат уже давно не помню...
Для Ст20 ТКЛР (температурный коэффициент линейного расширения) для диапазона температур от 0 до 600*С - 0,0000144 1/градус, труба от печи до блока примерно 1,5м... Нагревается до 600*С...
dL=0,0000144*(600-0)*1,5 = 0,01206м (примерно 12мм)...
Думаю что это не мало для блоков с классом прочности В1,5-В2,5... Вполне хватит чтобы треснуть...

[forsagh]

(примерно 12мм)...

Осталось задать несколько вопросов хозяину трубы:
1. Как и чем была закреплена труба из газобетона так, то она ни на миллиметр не смогла подняться вверх? Что её держало?
2. Какая температура в стальной трубе?
3. Какое крепление стальной трубы к котлу, что она ни на миллиметр не опустилась вниз под давлением столбика?
4. Почему после раскола газобетона появилась щель и не труба ли опустилась к котлу после того, как проломила газобетон?
5. Есть ли следы вертикальной подвижки столбика на чердаке и кровле?

Я не думаю, что столбик был настолько сильно закреплён, что не смог подняться, если толпа утверждает наличие "домкрата".

[forsagh]

Давление посчитайте сами если сопромат не забыли...

Не стану вспоминать свои студенческие годы. Сейчас, кстати, можно нигде не учиться. Достаточно уметь пользоваться клавой (не женщиной!).

--Клав, а, Клав! Хорошо-то как!
--Я не Клав.
--Всё равно хорошо!

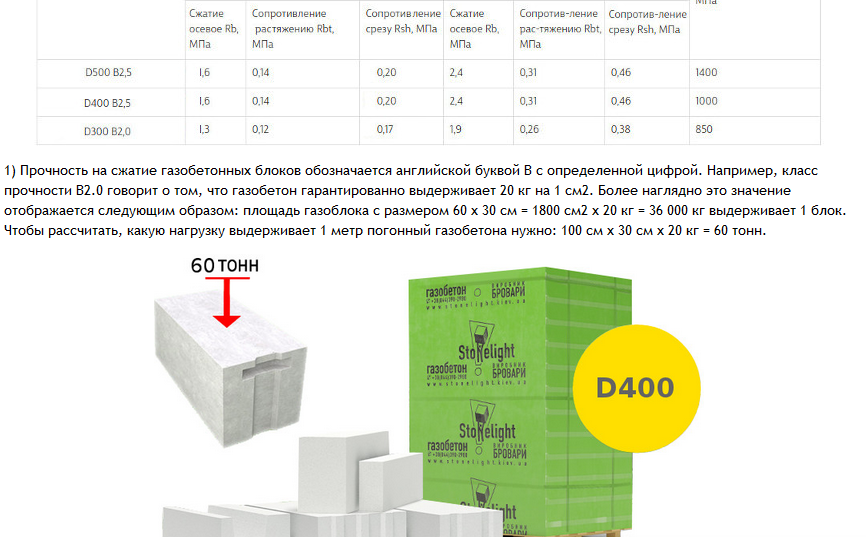

Вот нашёл (спасибо клаве!) про газобетон. Там сообщают, что газобетон гарантированно выдерживает 20 кг на 1 см2 и это самый минимум. Более подробно можно ознакомиться ЗДЕСЬ.

[kga079]

А теперь задайте перемещение 12мм в блоке и посчитайте силу, которая обеспечит подобную степень сжатия блока, Заодно найдите при помощи клавы напряжения, разрывающие газобетонный массив... Я бы посчитал сам, но долго разбираться (я ведь признался что не помню данного вида расчетов)...
Ну, а если расчеты не Ваш конек, то у Вас богатый выбор:
1) блок (ослабленный сверлением) раздавлен трубой-домкратом
2) блок дерьмо и развалился от перегрева
3)ВСЁ!!! БОЛЬШЕ НИЧЕГО НЕТ!!!
Выбирайте - либо ГБД дерьмо (не только конкретно этот, но и все!!!) и не держит температуры, либо всё же давит стальная труба!!!
Что Вам больше нравится?

[forsagh]

А теперь задайте перемещение 12мм

А Вы уверены, что столбик стоял мёртво и не поднимался (или не опускалась стальная труба к котлу), если даже такие подъёмы и были, в чём я тоже сомневаюсь. Какое такое крепление должно было быть, чтобы держать столбик намертво? Я думаю, что не больше, чем банальное примыкание с уплотнением стыка. Такое крепление не в состоянии обеспечить неподвижность столбика, чтобы газобетон раскололся. Повторяю, я вижу тут другие силы и их векторы. Ждём хозяина. Ему виднее.

[forsagh]

раздавлен трубой-домкратом

Блок не раздавлен. Блок треснул. Это боковая нагрузка, а не сжатие.

[forsagh]

блок дерьмо и развалился от перегрева

Блок не развалился от перегрева, в то время, когда остальным блокам хоть бы хны. Блок сломался. Это не раздавливание, а слом.

[kga079]

Блок не раздавлен. Блок треснул. Это боковая нагрузка, а не сжатие.

Ваше упрямство границ не имеет, это уже давно ясно... Рисуйте схему... С боковой нагрузкой... Не иначе Телегин с Докторовым в Курган пробрались и совершили диверсию... Сбоку кувалдой надавили пару раз...

[kga079]

А Вы уверены, что столбик стоял мёртво и не поднимался (или не опускалась стальная труба к котлу), если даже такие подъёмы и были, в чём я тоже сомневаюсь. Какое такое крепление должно было быть, чтобы держать столбик намертво? Я думаю, что не больше, чем банальное примыкание с уплотнением стыка. Такое крепление не в состоянии обеспечить неподвижность столбика, чтобы газобетон раскололся. Повторяю, я вижу тут другие силы и их векторы.

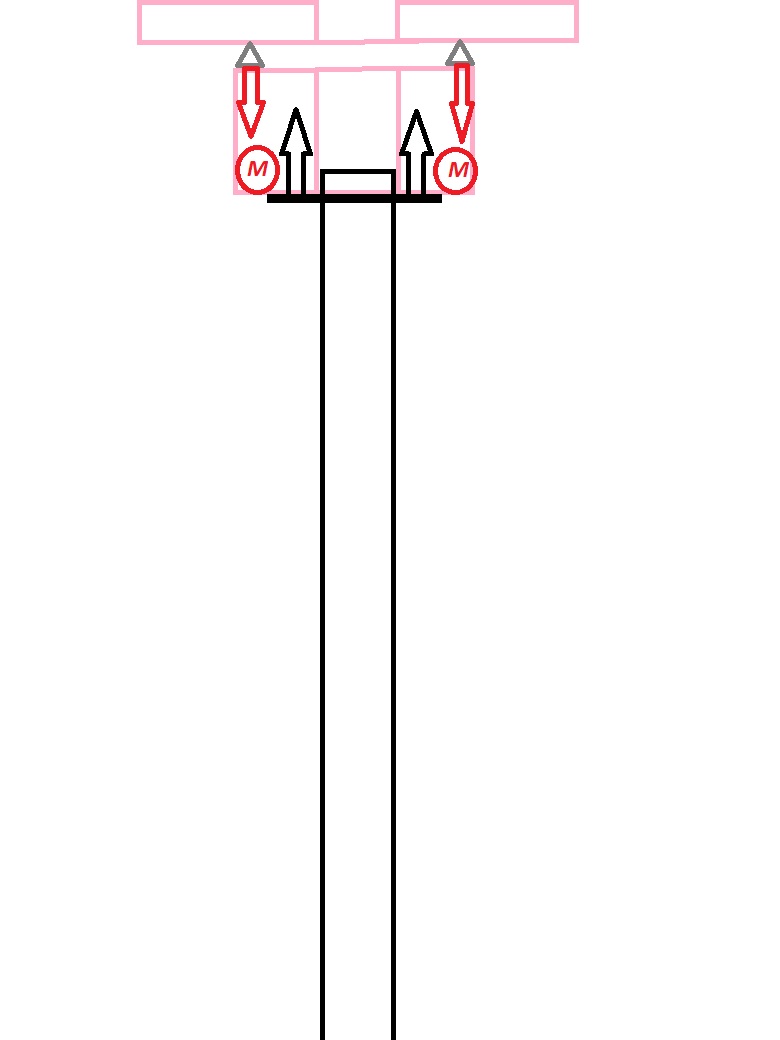

Вся конструкция скорее всего поднималась, если не закреплена намертво к перекрытию или стропилам, но видимо момент оказался сильнее чем прочность блока...

Ждём хозяина. Ему виднее.

Так он уже согласился с линейным расширением в следствии нагрева трубы и сказал как будет переделывать...
Переделает и сфотографирует...
