Простой и недорогой дом одной парой рук.

А С · #61

Понятно какая высота балки в этом случае участвует в расчете.

Не понятно какую высоту балки брать в расчет.

Alexandr · #62

обалденная тема!

спасибо па100. только добрался до неё! давайте дальше.

#63

А С писал(а): Понятно какая высота балки в этом случае участвует в расчете.

Не понятно какую высоту балки брать в расчет.

По теории (которая вышла из практики) по краям балка может быть нулевой толщины

А С · #64

Вы думаете что рессора толщиной в середине 20 см по прогибу равна балке толщиной 20 см?

#65

А С писал(а): Не понятно какую высоту балки брать в расчет.

Я считаю, что моя балка имеет жеское защемление на опорах. Хотя как предположил Serg46, можно считать и шарнирное. Потому что идеально жестко на опоре балку мне конечно не удалось закрепить.

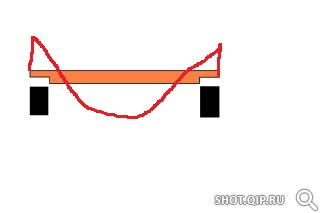

Поэтому эпюра моментов предполагаю будет такая.

В середине пролёта изгибающий момент будет уменьшен раскруткой моментами на опорах.
На опорах будут растянуты верхние волокна балки, поэтому подрезав низ балки, я не уменьшил рабочее сечение. Нижние волокна в сопротивлении роастягиванию не участвуют. А на вертикальную нагрузку это сечение сработает.
Балку на опорах пришивал к нижней обвязке гвоздём на 200. Да, конечно не идеальное жесткое защемление. Но если оно и шарнирное, то всё равно на опоре изгибающий момент стремится к нулю.

Среднеазиат · #66

Друзья,я извиняюсь,а где балка подпиленная?Я не увидел,пардон..

#67

Среднеазиат писал(а): Друзья,я извиняюсь,а где балка подпиленная?Я не увидел,пардон..

Кроме того, что нижнее сечение не растягивается изгибающим моментом, подрезанная на опорах балка, позволяет увеличить высоту помещения на 5 см.
И да, нижний слой утеплителя закрыт тремя слоями из досок 50-десятки нижней обвязки от выдувания.

Среднеазиат · #68

Спасибо Па 100.На мой взгляд эти запилы ну никак не ослабят полы...Только возник другой вопрос,торцевая доска какой высоты?Которая прибивается к обрезанным.

Dimention · #69

Николай, я тоже считаю что у тебя шарнир. Тяжело в деревяшке защимить что-то. Тем более на таком коротком огрызке доски...
Правда сути это не меняет, приведенные эпюры (а всякие примеры с мостами это наглядно демонстрируют) показывают что на концах ослаблять то и нечего. Там нулевые моменты. Ну а реакцию опоры и подпиленные хвосты с легкостью выдержат.

А С · #70

Доска 50х200?
